3M Fire Barrier Duct Wrap 615+

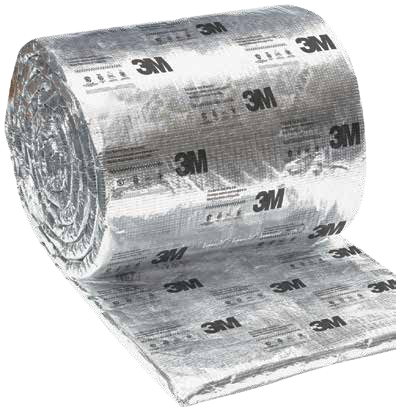

3M Fire Barrier Duct Wrap 615+ — упаковка

Производитель: 3M
Раздел: Огнезащита воздуховодов

Получить консультацию

Назначение

3M Fire Barrier Duct Wrap 615+ — гибкий огнестойкий мат из неорганического высокотемпературного волокна, заключённый в алюминизированную полиэфирную фольгу, армированную стекловолокном. Номинальная толщина мата 38,1 мм, плотность 96 кг/м³; полотно приклеено к фольге, а оболочка защищает его, снижает пыление и повышает прочность обмотки. Им облицовывают жировые вытяжные каналы коммерческих кухонь — в два слоя вместо огнестойкой шахты и без зазора до горючих материалов — и вентиляционные воздуховоды в один слой. По данным производителя 3M, системы с матом испытаны на огнестойкость 1 и 2 ч по ASTM E2336 (жировые каналы) и ISO 6944 тип A (вентиляция), а вместе с противопожарными герметиками 3M дают рейтинги F и T до 2 ч в проходках по ASTM E814 (UL 1479). Волокно рассчитано на длительный нагрев до 1000 °C.

Технические характеристики

Показатель Значение
Тип материала гибкий огнестойкий мат из неорганического высокотемпературного волокна (без асбеста) в оболочке из алюминизированной полиэфирной фольги, армированной стекловолокном; полотно приклеено к фольге; растворимость волокна в лёгких подтверждена по директиве ЕС 97/69/EG
Цвет и внешний вид фольга алюминиевого цвета с чёрной маркировкой; полотно белое
Размеры и толщины номинальная толщина 38,1 мм (допуски по ASTM C892); рулоны 609,6 мм × 7,62 м и 1219,2 мм × 7,62 м
Плотность номинальная 96 кг/м³; масса полотна — 4,38 кг/м²
Теплопроводность 0,09 Вт/(м·К) при 260 °C; 0,17 — при 537 °C; 0,28 — при 815 °C; 0,36 — при 982 °C; 0,43 — при 1093 °C
Механические свойства линейная усадка за 24 ч при 1100 °C — 1,2 %; высокая гибкость и прочность обмотки
Звукоизоляция коэффициент шумопоглощения NRC — 0,80 (ASTM C423)
Реакция на огонь горение поверхности по ASTM E84: индекс распространения пламени — 0, дымообразования — 0 (мат в фольге; по спецификации — и полотно без фольги); испытан по ASTM E136
Условия эксплуатации предел длительного применения волокна — 1000 °C; максимальная рабочая температура поверхности воздуховода — 121 °C (ASTM C411), для более горячих каналов условия монтажа согласуют с производителем; плесень на материале не развивается (ASTM C1338)
Область применения жировые вытяжные каналы коммерческих кухонь (прямоугольные и круглые) — двухслойная облицовка как альтернатива огнестойкой шахте, без зазора до горючих материалов по всей системе; вентиляционные воздуховоды (прямоугольные и круглые) — однослойная облицовка; защита металлических проходок с требованием T-рейтинга вне стенных полостей и шахт; проходки облицованных каналов через стены и перекрытия заделывают герметиками 3M Fire Barrier 1000 NS, 1003 SL или 2000+
Огнезащитная эффективность жировые каналы — 1 и 2 ч (ASTM E2336/ICC-ES AC101); вентиляционные воздуховоды — 1 и 2 ч (ISO 6944-1985, тип A); проходки металлических элементов вместе с герметиками 3M — рейтинги F и T до 2 ч (ASTM E814/UL 1479)
Стандарты испытаний ICC-ES AC101, ASTM E2336, ASTM E119, ASTM E814 (UL 1479), ASTM E84, ASTM E136, ASTM C518, ISO 6944-85, ASTM C892, ASTM C423, ASTM C1338, ASTM C411
Сертификаты и одобрения отчёт ICC-ES ESR-1255; листинги Intertek: 3MU/FRD 120-18, 3MU/FRD 120-19 (жировые каналы), 3MU/DI 60-01, 3MU/DI 120-01 (вентиляционные воздуховоды); листинг UL HNLJ.V-27 (вентиляционные воздуховоды); системы UL F-A-1160 и F-A-1057 (проходки); при монтаже по испытанным системам ASTM E2336 отвечает требованиям NFPA 96, International Mechanical Code и Uniform Mechanical Code к облицовке жировых каналов
Срок хранения не ограничен в оригинальной невскрытой упаковке на сухом складе; рулоны стабильны в обычных условиях хранения; паллеты не штабелируют

На что обратить внимание

  • Огнестойкость обеспечивает только испытанная система целиком: число слоёв, нахлёсты, крепление стальной лентой или клипсами, подвесы и проходы через стены и перекрытия выполняют по листингу и инструкции 3M по монтажу.
  • Для жировых каналов кухонь производитель предусматривает двухслойную облицовку, для вентиляционных воздуховодов — однослойную; проходки каналов через стены и перекрытия заделывают герметиками 3M (1000 NS, 1003 SL или 2000+).
  • Мат рассчитан на воздуховоды с температурой поверхности в работе до 121 °C; для более горячих каналов условия монтажа согласовывают с производителем.
  • Разрывы фольги без повреждения полотна заклеивают алюминиевой лентой; повреждённое полотно заменяют вставкой того же размера с прежним нахлёстом и затягивают стальной лентой.
  • Рулоны хранят на сухом складе в заводской упаковке; паллеты друг на друга не ставят.
  • Испытания и листинги — американские и международные (ASTM, ICC-ES, UL, Intertek, ISO 6944); европейских классификаций EI лист не приводит.
  • Толщину и состав системы под требуемый предел огнестойкости подбираем по документам производителя под ваш объект.
  • Зарубежные сертификаты и допуски не заменяют национальных требований — наличие документов для Узбекистана и других стран Центральной Азии уточняйте до заказа.

По данным технического листа производителя (редакция 02.2021, версия для США). Перед заказом сверяйте с актуальной редакцией.
