Five Star Elastomeric Grout
Назначение
Five Star Elastomeric Grout — трёхкомпонентная эластичная подливка Five Star Products на полиуретановой основе, созданная специально для подливки рельсов лёгкого рельсового транспорта. Система из двухкомпонентного полимера и заполнителя гасит вибрацию и шум и обладает очень высоким электрическим сопротивлением — удельное объёмное сопротивление более 10¹² Ом·см. Подливка хорошо течёт и прочно сцепляется и с рельсом, и с бетоном, сохраняя положение пути в плане и профиле, а плотное сцепление не пускает воду в контакт. Состав не содержит растворителей, отверждается быстро — около 12 часов при 21 °C — с низким тепловыделением и, по данным производителя, высоко стоек к маслам, топливу, кислотам, щелочам и растворителям. Его применяют на линиях лёгкого рельсового транспорта, при реконструкции железнодорожных путей, для прецизионной выверки под динамической нагрузкой, гашения вибрации и шума, а также как эластичный ремонтный состав для бетона и обрамлений деформационных швов мостов.
Технические характеристики
| Показатель | Значение |
|---|---|
| Тип материала | трёхкомпонентная эластичная полиуретановая подливка: смола (A), отвердитель (B) и заполнитель (C); без растворителей; гасит вибрацию и шум, обладает высоким электрическим сопротивлением; по классификации DOT не относится к опасным грузам |

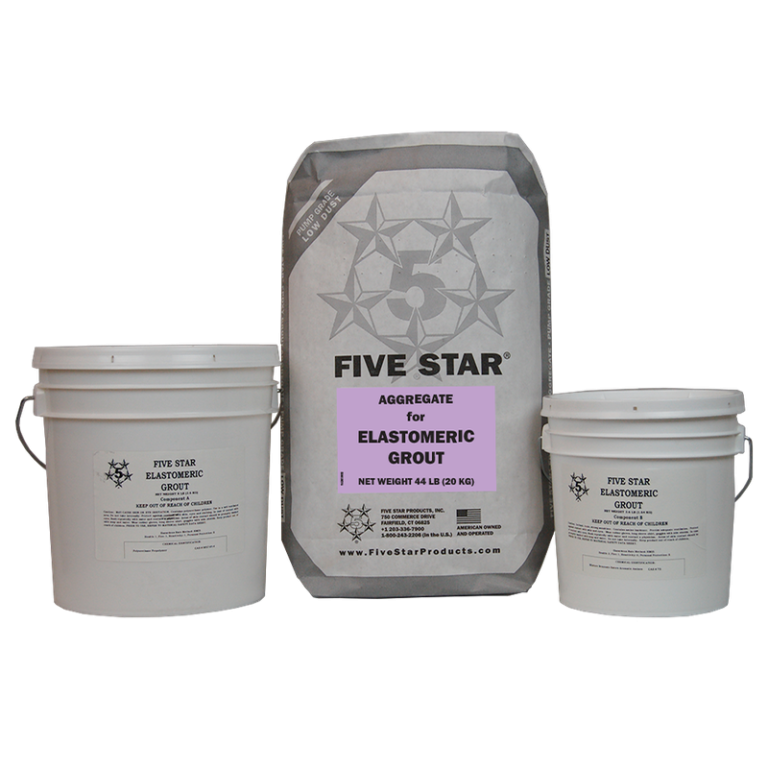

| Состав комплекта | смола (A) — ведро 4,0 кг (8,8 lb), отвердитель (B) — ведро 1,82 кг (4,0 lb), заполнитель (C) — мешок 20 кг (44 lb) с полиэтиленовым вкладышем; ёмкости со смолой и отвердителем заполнены не доверху; артикул 35000, 36 комплектов на поддоне |
| Выход | ≈ 12,7 л (0,45 ft³) затвердевшего материала из комплекта |
| Компоненты и смешивание | один комплект — по бюллетеню TB416; при нескольких комплектах в растворосмесителе (не более восьми за раз) всю смолу (A) собирают в отдельную ёмкость, выливают в неё весь отвердитель (B) и медленно перемешивают лопастью или низкооборотной дрелью 1–2 мин, не вовлекая воздух; жидкую часть сразу выливают в растворосмеситель с остановленными лопастями, засыпают мешок заполнителя, включают смеситель и добавляют остальные мешки; перемешивают только до полного смачивания заполнителя; уменьшать количество заполнителя, добавлять растворители или воду и делить комплекты нельзя |
| Зазор и толщина заливки | минимальный зазор под плитой или рельсом — 25 мм (1 in); толщина заливки 25–150 мм (1–6 in); тоньше 25 мм или толще 150 мм — по согласованию с Five Star |
| Время работы и отверждение | при 21 °C (70 °F): время работы — 30 мин; до отлипа — 3 ч; отверждение — 12 ч |
| Твёрдость по Шору A | ASTM D2240: 70 ± 10 — чистое связующее, 85 ± 10 — с заполнителем |
| Растяжение | предел прочности — 3,1 МПа (450 psi), относительное удлинение — 200 % (ASTM D638) |
| Сопротивление раздиру | ≈ 35 Н/мм (200 lbf/in) по ASTM D1004 |
| Сцепление | с бетоном и со сталью — сдвигового разрушения нет (ASTM C882) |
| Деформативность | деформация при сжатии заданной нагрузкой — 7 % (ASTM D575, метод B); остаточная деформация сжатия — менее 1 % прироста в третьем испытании (ASTM D395); динамическая деформация по ASTM D2231 — без разрушения |
| Усталостная стойкость | 1,6 × 10⁷ циклов при 20 Гц и нагрузке 0,03–1,72 МПа (5–250 psi) — деформация менее 10 % |
| Электрическое сопротивление | удельное объёмное сопротивление более 10¹² Ом·см (ASTM D257) |
| Расширение | положительное изменение высоты по ASTM C827 при 32 °C (90 °F) |
| Химическая стойкость | по данным производителя — высокая стойкость к маслам, топливу, кислотам, щелочам и растворителям |
| Температура эксплуатации | не выше 48 °C (120 °F) |
| Условия применения | полиуретаны чувствительны к теплу и влаге; укладка при температуре воздуха 13–32 °C (55–90 °F), оптимально — когда подливка, воздух, оборудование для смешивания и все поверхности контакта имеют 21–32 °C (70–90 °F); после укладки подливку, основание и плиту или рельс держат выше 13 °C (55 °F) до набора требуемой прочности; вне этих диапазонов — по согласованию с Five Star |
| Подготовка основания | бетон фундамента должен набрать проектную прочность; все поверхности контакта сухие, без масла, жира и других загрязнений; бетон обрабатывают до обнажения крупного заполнителя, шероховатость (пик — впадина) не менее 6 мм (¼ in); стальная плита — сухая и чистая (TB419); на поверхности, где сцепление не нужно, наносят разделительный состав; на больших заливках изолирующие и деформационные швы устраивают до установки оборудования; имеющиеся трещины предъявляют инженеру проекта (TB213, TB415) |
| Способ укладки | заливкой, напорный лоток настоятельно рекомендуется; подливку ведут по кратчайшему пути от одной стороны к другой, сохраняя контакт с низом плиты или рельса до конца схватывания (TB412) |
| Уход и ввод в эксплуатацию | до начала схватывания подливка должна непрерывно касаться низа плиты или рельса, опалубка — оставаться герметичной; влажный уход не допускается, во время отверждения подливку защищают от влаги, до начала схватывания — от прямого солнца; открытые поверхности заглаживают кельмой, протёртой растворителем; окончательная затяжка анкерных болтов и ввод в эксплуатацию — после полного отверждения (TB413) |
| Очистка инструмента | водой с мылом до затвердевания; для лучшей очистки к воде с мылом добавляют песок или другой абразив |
| Срок хранения | 6 месяцев в невскрытой заводской упаковке в сухом месте; высокая относительная влажность сокращает срок |
| Методы испытаний | ASTM D2240, D257, D638, D1004, C882, D575, D395, D2231 и C827; сведений о сертификатах и допусках в листе нет |
На что обратить внимание
- Подливка эластичная — твёрдость по Шору A около 85, удлинение 200 %: в отличие от жёстких эпоксидных и цементных подливок она гасит вибрацию и шум рельсового пути.
- Полиуретан чувствителен к влаге: влажный уход запрещён, до отверждения подливку берегут от воды; укладка — при 13–32 °C, оптимально 21–32 °C, рабочая температура — не выше 48 °C.
- Срок хранения — всего 6 месяцев: комплекты заказывают под график работ.
- Комплекты не делят и количество заполнителя не уменьшают; в растворосмесителе за один раз готовят не более восьми комплектов.
- Стойкость к конкретной среде подтверждаем по опросному листу: вещество, концентрация, температура и режим.
- Технические листы одного продукта различаются по регионам выпуска: сверяйте данные по листу той версии, которая будет поставлена.
- Зарубежные сертификаты и допуски не заменяют национальных требований — наличие документов для Узбекистана и других стран Центральной Азии уточняйте до заказа.
Источник данных: технический лист производителя Five Star Elastomeric Grout (Technical Data Sheet), ред. 01.2025, англоязычная версия для Северной Америки (na12754eng, Rev. F). Значения, пересчитанные из американских единиц в метрические, приведены с исходными в скобках. Перед заказом сверяйте с актуальной редакцией.
