Fosroc Conbextra GP5
Назначение

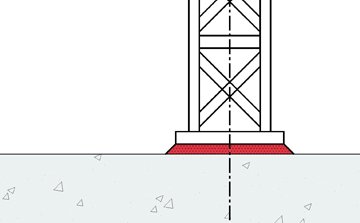

Fosroc Conbextra GP5 — безусадочная текучая цементная подливка сверхвысокой прочности индийского подразделения Fosroc; по данным листа, раньше материал выпускался как Conbextra UHS90. При водотвёрдом отношении 0,12 подливка набирает 15 МПа через 12 часов, 40 МПа через сутки и 90 МПа через 28 суток, а двойная компенсация усадки даёт расширение и в пластичном, и в затвердевшем состоянии. Её применяют для подливки опорных плит и анкерных ниш тяжело нагруженного оборудования с высокими статическими и динамическими нагрузками: турбин, компрессоров, питательных насосов, дизель-генераторов, подкрановых и транспортных рельсов, поршневых машин, размольных мельниц, оборудования для резки и обработки металла, станин прокатных станов, машин цементных, гранитных, текстильных и бумажных производств, а также подферменников мостов. Смесь не расслаивается и не отделяет воду, не содержит железа и хлоридов, а затвердевшая подливка стойка к морозу, огню и маслам и отвечает ASTM C1107.
Технические характеристики
| Показатель | Значение |
|---|---|
| Тип материала | готовая сухая смесь портландцемента, фракционированных наполнителей и добавок; двойная компенсация усадки; без металлического железа и хлоридов; прежнее название — Conbextra UHS90 |
| Вода затворения | 3,0 л на мешок 25 кг — текучая консистенция (В/П 0,12) |
| Выход | ≈ 11,5 л из мешка 25 кг, без учёта потерь |
| Толщина | в описании — зазоры до 150 мм; в разделе укладки — до 100 мм за одну заливку под плитой, при большей толщине добавляют 50–100 % по массе чистого фракционированного заполнителя (обычно 10 мм) |
| Прочность на сжатие | кубы 50 мм (ASTM C109) и 70,6 мм (IS 4031, ч. 6), В/П 0,12: 12 ч — 15 МПа; 16 ч — 30 МПа; 1 сут — 40 МПа; 3 сут — 60 МПа; 7 сут — 70 МПа; 28 сут — 90 МПа |
| Изгиб и растяжение | на изгиб (BS 6319-3) — более 11 МПа через 28 сут; на растяжение (BS 6319-7) — более 6 МПа через 28 сут |
| Расширение | свободное расширение в пластичной фазе — 0–2 %; расширение затвердевшей подливки — 0–0,3 % |
| Другие свойства | плотность свежей смеси ≈ 2400 кг/м³; модуль упругости — 28 ГПа; КЛТР — 11·10⁻⁶ 1/°C; образцы не повреждены после 2 млн циклов нагрузки 5 и 25 МПа с частотой 500 циклов в минуту |
| Растекание | текучая консистенция, 30 °C, водонасыщенное основание, ширина потока не менее 300 мм: при зазоре 30 мм — 350 / 1000 / 1500 мм при напоре 50 / 100 / 250 мм; при 40 мм — 500 / 1500 / 2000 мм; при 50 мм — 900 / 2000 / более 3000 мм |
| Подготовка основания | основание без масла, жира и непрочных частиц, дефектный бетон и цементное молочко срезают до прочного слоя, отверстия анкеров и ниши продувают; за несколько часов до подливки бетон насыщают водой, а непосредственно перед ней удаляют свободную воду; опорная плита чистая, без масла, жира и окалины, с отверстиями для выхода воздуха; съёмные подкладки смазывают тонким слоем смазки |
| Опалубка | герметичная (пористая резина или мастика под опорой и в стыках), возможна жертвенная опалубка из полусухого цементно-песчаного раствора, с выпусками для воды предварительного насыщения; открытая поверхность — минимальная: зазор до опалубки не более 150 мм со стороны заливки и 50 мм с противоположной стороны, по бокам — по возможности без зазора |
| Смешивание | механическим растворосмесителем; до 50 кг — мощной низкооборотной дрелью (400–500 об/мин) с мешалкой, большие объёмы — мощным смесителем; отмеренную воду наливают в смеситель, медленно засыпают весь мешок и перемешивают 5 мин |
| Укладка | при 30 °C укладывают в течение 20 мин после затворения; сначала заливают анкерные ниши; подливку подают непрерывно с одной стороны по кратчайшему пути, поддерживая напор, — через съёмную воронку (лоток) или насосом: диафрагменным, винтовым или поршневым |
| Уход | открытые поверхности тщательно выдерживают — мембраной Concure WB, постоянным увлажнением или влажной мешковиной |
| Работа в холод и жару | при 10 °C и ниже при понижающейся температуре — тёплая вода 30–40 °C, при температуре воздуха ниже 10 °C опалубку держат не менее 36 ч; при температуре выше 40 °C — вода холоднее 20 °C |
| Упаковка | влагостойкие мешки 25 кг |
| Срок хранения | 6 месяцев в закрытых мешках в сухом складе; в жарких и влажных условиях может сокращаться |
| Требования спецификации | в типовой спецификации листа: положительное расширение в пластичном и затвердевшем состоянии, прочность на сжатие более 65 МПа через 7 сут и более 85 МПа через 28 сут, на изгиб — более 10 МПа через 28 сут, плотность свежей смеси — более 2350 кг/м³ |
| Стандарты | ASTM C1107; материал негорючий |
На что обратить внимание
- Самая высокая прочность среди марок Conbextra GP1–GP5 индийского Fosroc: 40 МПа через сутки и 90 МПа через 28 суток.
- Воды — всего 3,0 л на мешок (В/П 0,12): её отмеряют точно, по мерной ёмкости.
- В описании листа указаны зазоры до 150 мм, а в разделе укладки — до 100 мм за одну заливку: толщину заливки без заполнителя согласуем с Fosroc под конкретный узел.
- Не путать с испанской маркой Conbextra UHS — это разные региональные продукты с разными листами.
- Лист выпущен индийским подразделением Fosroc; в других регионах продукт может отличаться или отсутствовать.
- Технические листы одного продукта различаются по регионам выпуска: сверяйте данные по листу той версии, которая будет поставлена.
- Зарубежные сертификаты и допуски не заменяют национальных требований — наличие документов для Узбекистана и других стран Центральной Азии уточняйте до заказа.
Источник данных: технический лист производителя Conbextra GP5 (Technical Data Sheet), ред. INDIA/2025/0339/A (2025 г.), англоязычная версия Fosroc India. Перед заказом сверяйте с актуальной редакцией.
Нужна консультация или расчёт поставки — позвоните или напишите в WhatsApp/Telegram: +998 94 094 52 27.
