Fosroc Lokfix E55
Назначение
Fosroc Lokfix E55 — двухкомпонентный анкерный состав Fosroc на винилэфирной смоле без стирола в картриджах со статическим смесителем: при выдавливании компоненты смешиваются, состав быстро схватывается и твердеет. Им закрепляют стальные элементы в бетоне (тяжёлом, ячеистом и лёгком), каменной кладке и пустотелом кирпиче: вклеивают арматуру в существующие конструкции, анкеруют резьбовые шпильки и втулки с внутренней резьбой, выполняют склеивание и поверхностную заделку трещин — внутри и снаружи зданий и под водой, в горизонтальных, вертикальных и потолочных отверстиях. Состав допущен для сухого, влажного и затопленного бетона, в том числе с трещинами. Марок две: E55S — стандартная, для температуры основания от −10 до +40 °C, с сейсмической категорией C1 и огнестойкостью до 2 ч; E55L — низкотемпературная, от −20 до +15 °C, без сейсмического допуска и испытаний на огнестойкость. Состав имеет европейские технические оценки ETA-18/0585, ETA-18/0586 и ETA-18/0587; прочность на сжатие — 100 МПа.
Технические характеристики
| Показатель | Значение |
|---|---|
| Тип материала | двухкомпонентный анкерный состав на винилэфирной смоле без стирола в картриджах со статическим смесителем; по данным производителя — высокая прочность сцепления, быстрый ввод в работу, отсутствие распорного давления на основание (крепления ближе к краю, чем у механических анкеров), стойкость к ряду химикатов, водонепроницаемость (защищает крепёж от коррозии), низкое содержание летучих органических веществ, работа в широком диапазоне температур |
| Компоненты и смешивание | картридж 300 мл подходит к качественному скелетному пистолету, другое смесительное оборудование не нужно; подготовка: открутить колпачок, слегка вытянуть пластик в трубке, чтобы открылось стальное кольцо, отрезать пластиковую трубку, удалив металлический зажим, навинтить статический смеситель и вставить картридж в пистолет; первые 2–3 полных хода выдавливают в отход, пока цвет не станет ровным серым без полос; для повторного использования смеситель снимают и надевают колпачок, при следующем применении ставят новый смеситель |
| Расход и выход | по таблицам для сухого бетона без трещин на один анкер: арматура Ø8 — 6 мл, Ø10 — 7 мл, Ø12 — 10 мл, Ø14 — 12 мл, Ø16 — 15 мл, Ø20 — 24 мл, Ø25 — 66 мл, Ø28 — 88 мл, Ø32 — 124 мл; шпильки M8 — 3 мл, M10 — 4 мл, M12 — 5 мл, M16 — 7 мл, M20 — 24 мл, M24 — 35 мл, M27 — 58 мл, M30 — 69 мл; в других случаях теоретический расход (мл) = (π·R² − π·r²) × L, где R — радиус отверстия, r — радиус стержня, L — длина отверстия, все в сантиметрах; к нему добавляют перебур, выдавливание из отверстия, первую порцию из пистолета и потери |
| Плотность | 1,77 кг/л |
| Время гелеобразования и отверждения (E55S) | рекомендуемая температура картриджа — от +15 до +30 °C; гелеобразование / отверждение на сухом основании при его температуре: −10 °C — 90 / 1440 мин; −5 °C — 90 / 840 мин; 0 °C — 45 / 420 мин; +5 °C — 25 / 120 мин; +10 °C — 15 / 80 мин; +20 °C — 6 / 45 мин; +30 °C — 4 / 25 мин; от +35 до +40 °C — 2 / 20 мин |
| Время гелеобразования и отверждения (E55L) | рекомендуемая температура картриджа — от +10 до +20 °C; на сухом основании: −20 °C — 75 / 1140 мин; −15 °C — 55 / 960 мин; −10 °C — 35 / 600 мин; −5 °C — 20 / 300 мин; 0 °C — 10 / 150 мин; +5 °C — 6 / 80 мин; +10 °C — 6 / 45 мин; +15 °C — 4 / 25 мин; на влажном и мокром основании время гелеобразования и схватывания удваивается; температура основания может заметно отличаться от температуры воздуха |
| Прочность на сжатие | 100 МПа (EN 196) |
| Прочность на растяжение при изгибе | 15 МПа (EN 196) |
| Модуль упругости | 14 000 МПа (EN 196) |
| Температура эксплуатации | длительно — от −40 до +72 °C, кратковременно — от −40 до +120 °C |
| Химическая стойкость | по данным производителя — стойкость к широкому кругу химикатов; конкретные данные — у технического отдела Fosroc |
| Прочие свойства | твёрдость по Шору D — 90; удельное электрическое сопротивление 3,6 × 10⁹ Ом·м (IEC 93); теплопроводность 0,65 Вт/(м·К) (в листе — IEC 600093); класс A+ по французской маркировке эмиссий в воздух помещений (Émissions dans l’air intérieur), уровень летучих органических веществ соответствует требованиям LEED |
| Анкеровка: диаметры и основания | бетон без трещин и с трещинами, каменная кладка, пустотелый кирпич и блоки (с сетчатыми гильзами); арматура Ø8–Ø32 и шпильки M8–M30; правило подбора: для шпилек сверло — диаметр стержня + 2 мм, ёршик — + 4 мм, для арматуры — + 4 и + 6 мм, однако в таблицах для крупных размеров сверло больше (M20 — 24 мм, M30 — 35 мм, Ø25 — 32 мм, Ø32 — 40 мм); по таблицам для сухого бетона без трещин: глубина заделки hef — от 80 мм (Ø8, M8) до 270 мм (Ø32, M30); расстояние до края без снижения нагрузки (Ccr,N) — от 92 до 341 мм для арматуры и до 329 мм для шпилек, шаг без снижения нагрузки (Scr,N) — от 184 до 682 мм и до 658 мм соответственно; минимальные расстояние до края и шаг — 5 d; максимальный момент затяжки — от 10 Н·м (Ø8, M8) до 250 Н·м (Ø32, M30) |
| Расчётные нагрузки | значений нагрузок в листе нет: проектирование — по ETA-18/0585, ETA-18/0586 и ETA-18/0587, документам EAD, методическим указаниям и программе подбора Fosroc; таблицы установки действительны только для сухого бетона без трещин, для кладки, бетона с трещинами, сейсмических воздействий и вклеиваемой арматуры нужны отдельные документы; расчёт выполняет квалифицированный инженер с учётом местных норм |
| Условия применения | E55S — при температуре основания от −10 до +40 °C, E55L — от −20 до +15 °C; сухой, влажный и затопленный бетон, работа внутри и снаружи зданий и под водой; при установке ниже −10 °C картридж предварительно выдерживают при температуре от +10 до +20 °C |
| Подготовка основания | отверстие сверлят перфоратором с ударом, чтобы стенки были шероховатыми; если сверло попало в арматуру, сверление прекращают и обращаются к проектировщику; стоячую воду из отверстия удаляют; очищают непосредственно перед установкой: ручным насосом или сжатым воздухом от дна — 4 продувки, ёршиком до дна — 4 прохода, затем ещё 4 продувки, при остатках пыли цикл повторяют; крепёж без ржавчины, краски, смазки и загрязнений, мешающих сцеплению, нужную глубину отмечают на нём |
| Уход и ввод в эксплуатацию | смеситель вводят до дна и заполняют отверстие на ¾, постепенно вытягивая его, без пустот; если смеситель не достаёт до дна — удлинитель (обязателен при заделке глубже 190 мм); в широких и потолочных отверстиях — поршневая заглушка (при диаметре отверстия более 20 мм или заделке глубже 240 мм, вместе с удлинителем); крепёж вводят лёгким вращением в пределах времени гелеобразования и держат ровно до схватывания — выход состава из отверстия подтверждает полное заполнение; нагружают только после времени отверждения, затягивают не сильнее табличного момента; инструмент сразу после работы очищают растворителем Fosroc Solvent 105 |

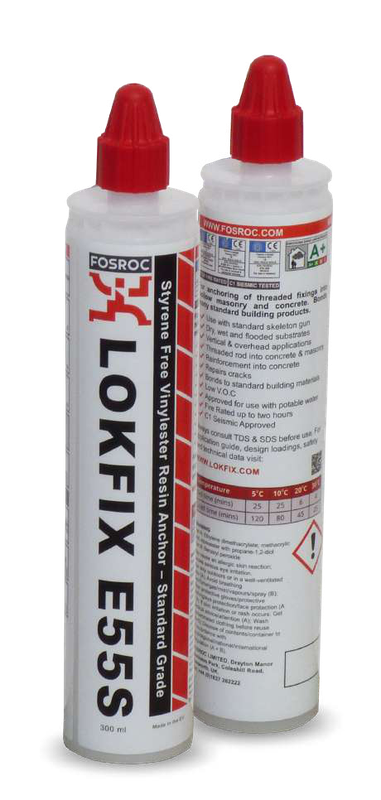

| Упаковка | коробки по 12 картриджей 300 мл, к каждому — один смеситель (E55S и E55L); дополнительно поставляются стальные ёршики разных диаметров, ручной насос для продувки, сетчатые гильзы для пустотелого кирпича и блоков (подходят и для полнотелого кирпича), удлинители смесителя разной длины, поршневые заглушки, пистолеты и запасные смесители |
| Срок хранения | до 12 мес. в сухом складе при температуре от +5 до +25 °C |
| Стандарты и допуски | европейские технические оценки: ETA-18/0586 — по EAD 330499-00-0601, вариант 1, бетон с трещинами и без, шпильки M8–M30 и арматура 8–32 мм (взамен ETAG 001, вариант 5); ETA-18/0585 — по EAD 330076-00-0604, кладка, M8–M12 (взамен ETAG TR 029); ETA-18/0587 — по EAD 330087-00-0601, вклеиваемая арматура Ø8–Ø32 (взамен ETAG 001 TR 023; по тексту листа — только E55S); маркировка CE: нотифицированный орган 1343, сертификаты 1343-CPR-M 672-6, 672-7 и 672-8; сейсмическая категория C1 — испытания по EAD 330499-00-0601 для отдельных размеров; огнестойкость — до 120 мин (только E55S) |
На что обратить внимание
- Марку выбирают по температуре основания при установке: E55S — от −10 до +40 °C, E55L — от −20 до +15 °C; у E55L нет сейсмического допуска C1 и испытаний на огнестойкость, поэтому там, где они требуются, применяют только E55S.
- Отверстие очищают непосредственно перед установкой — продувка, ёршик и снова продувка по 4 раза, пока пыль не перестанет выходить; диаметры сверла и ёршика подбирают по размеру крепежа.
- Первые 2–3 хода из картриджа сбрасывают до ровного серого цвета; отверстие заполняют от дна на ¾ без пустот, в глубоких и широких отверстиях — с удлинителем и поршневой заглушкой.
- Табличное время гелеобразования и отверждения относится к сухому основанию — во влажном и мокром оно удваивается; ниже −10 °C картридж предварительно выдерживают в тепле, при температуре от +10 до +20 °C.
- Таблицы установки относятся только к сухому бетону без трещин; для кладки, бетона с трещинами, сейсмических воздействий и вклеиваемой арматуры расчёт выполняет квалифицированный инженер по ETA и методическим указаниям Fosroc; на натуральном и декоративном камне возможны пятна — пригодность проверяют заранее.
- Карточка составлена по листу, который Fosroc размещает для ОАЭ (тот же лист — и для Турции): его выпустила британская компания Fosroc Limited, даты и кода редакции в нём нет, ориентир — маркировка CE 2018 г. и номера ETA-18/0585, ETA-18/0586 и ETA-18/0587. Технические листы одного продукта различаются по регионам выпуска: сверяйте данные по листу той версии, которая будет поставлена.
- Зарубежные сертификаты и допуски не заменяют национальных требований — наличие документов для Узбекистана и других стран Центральной Азии уточняйте до заказа.
По данным технического листа производителя (редакция с маркировкой CE 2018 г., версия для ОАЭ и Турции). Перед заказом сверяйте с актуальной редакцией.
