Fosroc Nitowrap CW

Fosroc Nitowrap CW — упаковка

Производитель: Fosroc
Раздел: Усиление композитами

Получить консультацию

Назначение

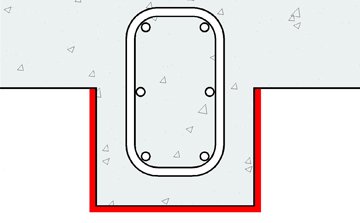

Fosroc Nitowrap CW (прежнее название — Nitowrap FRC) — система внешнего армирования из однонаправленной углеродной ткани с высокой прочностью и модулем упругости, которую наклеивают на бетон или каменную кладку на эпоксидных смолах Nitowrap Primer и Nitowrap Encapsulation Resin. Правильно рассчитанное и выполненное усиление повышает несущую способность конструкции, её прочность на изгиб и сдвиг и сопротивление деформациям. Типичные задачи — рост постоянных и динамических нагрузок, сейсмоусиление и восстановление конструкций с повреждениями в зданиях и инженерных сооружениях. Лёгкая ткань повторяет углы и контуры без предварительного изготовления, почти не добавляет нагрузки и толщины, не корродирует и монтируется быстро, без тяжёлой техники. Ткань выпускается трёх типов — со стандартным (CWS, 230 ГПа), высоким (CWH, 340 ГПа) и очень высоким (CWHM, 640 ГПа) модулем — и укладывается сухим или мокрым способом.

Технические характеристики

Показатель Значение
Тип материала однонаправленная (0°) углеродная ткань для внешнего армирования; приклеивается и пропитывается эпоксидными смолами Nitowrap Primer и Nitowrap Encapsulation Resin; в комплекте — ребристый валик
Марки и плотность ткани CWS (стандартный модуль) — 200, 230, 300, 450, 530 и 610 г/м²; CWH (высокий модуль) — 300 г/м²; CWHM (очень высокий модуль) — 300 и 400 г/м²
Плотность волокна 1,8 г/см³ (CWS); 1,82 г/см³ (CWH); 2,12 г/см³ (CWHM)
Рулоны ширина 500 мм; длина 100 м (CWS 200, 230 и 300, CWH 300, CWHM 300) или 50 м (CWS 450, 530 и 610, CWHM 400)
Расчётная толщина слоя по площади волокна одного слоя, без смолы: CWS 200 / 230 / 300 / 450 / 530 / 610 — 0,111 / 0,131 / 0,166 / 0,255 / 0,293 / 0,337 мм; CWH 300 — 0,167 мм; CWHM 300 и 400 — 0,145 и 0,190 мм
Свойства волокна прочность при растяжении — более 4900 МПа (CWS), 4600 МПа (CWH) и 1900 МПа (CWHM); модуль упругости — более 230, 340 и 640 ГПа; предельное удлинение — 2,1 %, 1,4 % и 0,4 % соответственно
Разрывное усилие на ширину CWS 200–610 — 390, 450, 590, 875, 1050 и 1200 кгс/см ширины (≈ 382–1177 Н/мм); CWH 300 — 544 кгс/см (≈ 533 Н/мм); CWHM 300 и 400 — 280 и 360 кгс/см (≈ 275 и 353 Н/мм)
Расчётные характеристики расчётная прочность при растяжении — ≈ 3480 МПа (35 500 кгс/см²) для CWS, ≈ 3200 МПа (32 630 кгс/см²) для CWH и ≈ 1900 МПа (19 370 кгс/см²) для CWHM; расчётный модуль упругости — ≈ 230 ГПа (2,35 × 10⁶ кгс/см²), ≈ 340 ГПа (3,467 × 10⁶ кгс/см²) и ≈ 640 ГПа (6,526 × 10⁶ кгс/см²)
Расход смол Nitowrap Primer — 0,25–0,3 кг/м², на пористом основании может понадобиться два слоя; Nitowrap Encapsulation Resin под ткань — ≈ 450–700 г/м² на слой в зависимости от марки (без грунта и финишного слоя); финишный слой смолы — 0,2–0,25 кг/м²; потери учитывают дополнительно
Подготовка основания бетон сухой, ровный, полностью набравший прочность, без мусора, непрочных частиц, покрытий, пропиток и загрязнений; рекомендуется лёгкая абразивоструйная обработка с последующим обеспыливанием пылесосом; трещины, непрочный бетон, раковины и неровности заранее исправляют ремонтными материалами Nitomortar по рекомендации Fosroc
Углы скругляют механически радиусом более 10 мм, под ткань CWHM — более 20 мм
Укладка сухим способом основание грунтуют Nitowrap Primer; дефекты и поры, проявившиеся после грунтования, сразу закрывают составом Nitomortar или вторым слоем грунта; смолу Encapsulation Resin наносят не меньше минимального расхода для марки, контролируя мокрую толщину гребёнкой, и сразу укладывают ткань; ребристым валиком удаляют складки и воздух и вытягивают смолу на поверхность; мокрый способ — по согласованию с технической службой Fosroc
Работа с тканью раскрой и укладка — в чистых условиях и чистых перчатках; ткань с видимыми повреждениями, перегибами или загрязнениями не используют; раскрой — по рабочим чертежам с учётом нахлёстов; ткань не складывают
Многослойное армирование следующий слой ткани укладывают без повторного грунтования, соблюдая минимальные и максимальные интервалы перекрытия
Финишная отделка и защита после укладки ткани — финишный слой смолы; углеволокно инертно и не корродирует, систему можно оставить без покрытия, но смола Encapsulation Resin не стойка к ультрафиолету — на солнце систему закрывают покрытием Dekguard S или аналогичным; штукатурку или иное покрытие выбирают вместе с технической службой Fosroc
Эксплуатация ткань негорюча; в эксплуатации учитывают температуру стеклования смолы
Очистка Nitowrap Primer и Encapsulation Resin — растворителем Fosroc Solvent 102 сразу после работы, затвердевшие — механически
Упаковка ткань — в рулонах; Nitowrap Primer и Nitowrap Encapsulation Resin — комплекты 15 кг
Срок хранения ткань — без ограничения срока в крытом складе, в чистоте и сухости; Nitowrap Primer и Encapsulation Resin — 12 месяцев

На что обратить внимание

  • Схему усиления рассчитывает и утверждает квалифицированный инженер-проектировщик по нормам страны, где выполняются работы; лист производителя расчёта не заменяет.
  • Монтаж ведут только обученные и опытные бригады строго по методической инструкции Fosroc (method statement).
  • Марки сильно различаются по деформативности — удлинение при разрыве 2,1 % у CWS и лишь 0,4 % у CWHM, — поэтому заменять марку без пересчёта нельзя.
  • В турецкой редакции листа (TR/6002/20/B, на турецком языке) система комплектуется смолой Nitowrap Encapsulation Resin T и грунтом Nitoprime 31: расход смолы — 750–1050 г/м² на слой, пропитывающего слоя — 0,4–0,8 кг/м², комплекты 8 и 14 кг; при поставке из Турции ориентируйтесь на неё.
  • В листе прочность и модуль даны в кгс/см², в карточке они пересчитаны в МПа и ГПа; для расчёта используйте исходные значения производителя.
  • Технические листы одного продукта различаются по регионам выпуска: сверяйте данные по листу той версии, которая будет поставлена.
  • Зарубежные сертификаты и допуски не заменяют национальных требований — наличие документов для Узбекистана и других стран Центральной Азии уточняйте до заказа.

Источник данных: технический лист производителя Nitowrap CW (Technical Data Sheet), ред. UAE/0501/19/D (файл от сентября 2020 г.), англоязычная версия Fosroc ОАЭ — англоязычной редакции для Великобритании, Европы и Турции нет; отличия турецкой редакции TR/6002/20/B (на турецком языке) приведены в примечаниях. Значения, пересчитанные из кгс/см² в МПа и ГПа, приведены с исходными в скобках. Перед заказом сверяйте с актуальной редакцией.
