HENSOMASTIK Acrylic Penetration Seal 2 x 50 mm for Cables

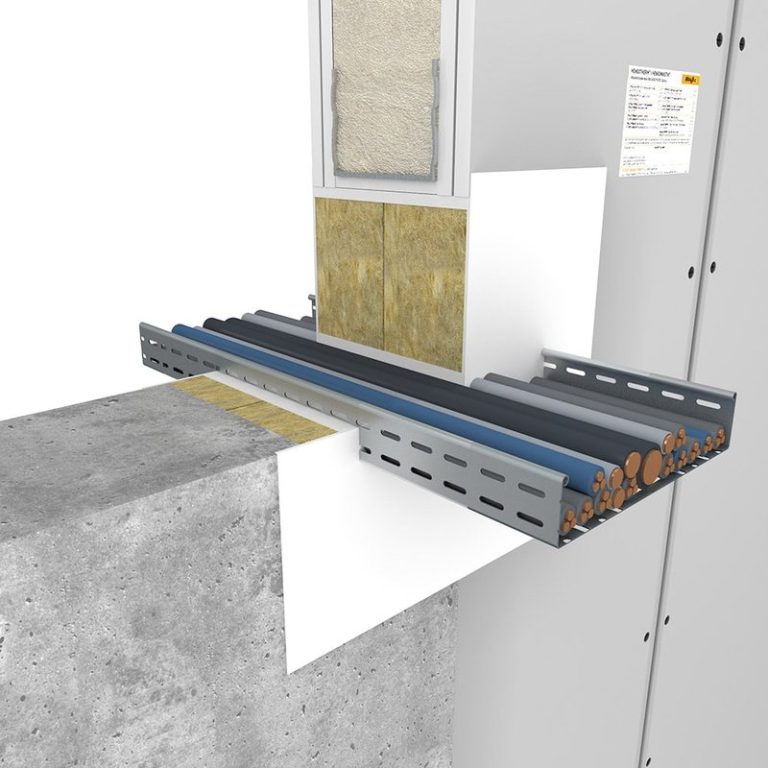

HENSOMASTIK Acrylic Penetration Seal 2 x 50 mm for Cables — упаковка

Производитель: Rudolf Hensel
Раздел: Огнезащита кабеля

Получить консультацию

Назначение

HENSOMASTIK Acrylic Penetration Seal 2 x 50 mm for Cables — система мягкой противопожарной заделки кабельных проходок в стенах и перекрытиях. Проём закрывают двумя минераловатными плитами толщиной 50 мм с заводским абляционным покрытием HENSOMASTIK 5 KS, а стыки, кромки и зазоры вокруг кабелей заполняют терморасширяющимся акриловым герметиком HENSOMASTIK Acrylic. Кабели при этом покрывать не нужно, что заметно сокращает работы. Через заделку пропускают одиночные кабели и пучки, гофро- и электромонтажные трубки и кабельные лотки; пустую заделку можно оставить как резерв под будущие кабели. Система подходит для помещений и защищённых от косого дождя наружных зон, а по европейской технической оценке ETA-23/0318 получает классы от EI 30 до EI 120 в зависимости от коммуникаций и конструкции стены или перекрытия.

Технические характеристики

Показатель Значение
Тип материала система мягкой заделки: две минераловатные плиты толщиной не менее 50 мм и плотностью не менее 150 кг/м³ (по ETA — ROCKWOOL Hardrock 040) с заводским абляционным покрытием HENSOMASTIK 5 KS Farbe или 5 KS viskos (сухой слой не менее 1 мм) и терморасширяющийся акриловый герметик HENSOMASTIK Acrylic (ETA-21/0816)
Область применения одиночные и множественные кабельные проходки в каркасных и жёстких стенах и в жёстких перекрытиях; пустая заделка — временно или постоянно как резерв; внутри помещений и в защищённых от косого дождя наружных зонах
Допустимые коммуникации одиночные кабели — до 80 мм; кабельные пучки — до 100 мм; гибкие полиолефиновые трубки — до 32 мм; стальные и ПВХ электромонтажные трубы — до 16 мм; кабельные лотки, лестницы и опоры — до 500 мм; гильзы HENSOTHERM Service Transit ST 250 — до 110 мм
Основания каркасные стены толщиной не менее 100 мм на деревянном или стальном каркасе с обшивкой не менее чем двумя слоями плит 12,5 мм с каждой стороны (не ближе 100 мм к стойкам, промежуток заполняют негорючей изоляцией A1 или A2 толщиной не менее 100 мм); жёсткие стены не менее 100 мм и перекрытия не менее 150 мм из бетона, газобетона или кладки плотностью не менее 650 кг/м³
Максимальный размер заделки в стенах — 600 × 600 мм; в перекрытиях — 1200 × 2000 мм, при длине более 2000 мм — до 1125 × 8250 мм
Расстояния между кабелями, пучками и трубками — 0 мм; между лотками рядом — не менее 50 мм, друг над другом — не менее 50 мм в стене и 150 мм в перекрытии; от кабелей, лотков и трубок до края заделки — не менее 50 мм; первая опора коммуникаций — не далее 250 мм от стены с обеих сторон или от верха перекрытия; до соседних проходок и отверстий — 10 или 20 см в зависимости от их размера
Монтаж плиты кроят по проёму (контур кабелей и лотков переносят шаблоном), все резы и кромки промазывают герметиком; щели шире 10 мм заполняют рыхлой минеральной ватой и герметиком на всю глубину с двух сторон; зазор между плитами и откосом закрывают герметиком и разглаживают шпателем в обмазку шириной 20 мм с сухим слоем не менее 1 мм (в перекрытиях — снизу); кольцевой зазор вокруг коммуникаций заполняют герметиком на всю глубину; грунт не нужен, достаточно обеспылить поверхности
Герметик HENSOMASTIK Acrylic белый (RAL 9010), на водной основе, без силикона; плёнка через 15–60 мин, на отлип — примерно через 1 ч, полное отверждение — 5–15 суток при 20 °C; допускает деформацию шва до 14 % (ISO 8339); активируется примерно при 150 °C; после отверждения окрашивается большинством красок; картриджи 310 мл и фольговые тубы 300 и 600 мл
Покрытие плит HENSOMASTIK 5 KS белое (RAL 9010), абляционное; отверждение 1–2 суток, плёнка через 3–6 ч; погодо- и УФ-стойкость по DIN 53384; категории применения X, Y1, Y2, Z1, Z2; общий строительный допуск Германии Z-19.11-1246
Условия нанесения от +5 до +40 °C
Огнезащитная эффективность испытания по EN 1366-3, классификация по EN 13501-2: от EI 30 до EI 120 в стенах и перекрытиях в зависимости от коммуникаций и основания (ETA-23/0318)
Класс реакции на огонь герметик и покрытие — класс E (EN 13501-1), B2 (DIN 4102-1)
Эмиссия герметик: TVOC — не более 150 мкг/м³ через 3 суток и 20 мкг/м³ через 28 суток, TSVOC — не более 5 мкг/м³ (EN 16516 по ETA); класс A+ (Франция), соответствие AgBB/DIBt, класс M1 (Финляндия) и требованиям Бельгии; покрытие 5 KS — TVOC не более 5 мкг/м³, LEED v4.2, A+, экологическая декларация IBU
Долговечность категория Y1 (отрицательные температуры и УФ без дождя), тем самым Y2, Z1 и Z2; расчётный срок службы по ETA — 10 лет (оценочный); по ETA перекраска эпоксидными, полиуретан-акриловыми, алкидными и дисперсионными красками не влияет на твёрдость поверхности
Отделка цвет можно задать покрывными слоями HENSOTOP SB или HENSOTOP WB толщиной 50–100 мкм по сухому слою
Сертификаты и одобрения ETA-23/0318 от 26.05.2023 (ETA-Danmark) по EAD 350454-00-1104, система AVCP 1, маркировка CE, декларация характеристик; герметик — ETA-21/0816
Упаковка плиты 600 × 1000 × 50 мм с покрытием 5 KS Farbe (сухой слой 1 мм) — 80 шт. на поддоне; герметик — 20 картриджей или туб в коробке; гильзы ST 250 диаметром 63, 90 и 110 мм — по 28, 12 и 9 шт.
Срок и условия хранения герметик и покрытие — не менее 12 месяцев при 20 °C в сухом месте; хранить и перевозить при температуре от +5 до +30 °C, не допускать замерзания

На что обратить внимание

  • Заделку в перекрытии обязательно защищают от того, чтобы на неё вставали: мягкая заделка не рассчитана на нагрузку.
  • Применяйте только плиты из комплекта производителя: в ETA определены марка и плотность минеральной ваты и толщина заводского покрытия.
  • Система предназначена для электрических коммуникаций; для металлических и пластиковых труб и смешанных проходок у Rudolf Hensel есть другие решения со своими документами.
  • Расчётный срок службы по ETA — 10 лет, а не 25, как у многих противопожарных заделок; учитывайте это в регламенте осмотров.
  • В техническом листе для герметика указана звукоизоляция Rw до 66 дБ, а в ETA звукоизоляция заделки не оценивалась — для акустических требований запросите протокол.
  • Конструкцию узла — тип и глубину заполнения, ширину шва, необходимость подложки — под требуемый предел огнестойкости подбираем по одобренным решениям производителя под ваш объект.
  • Технические листы одного продукта различаются по регионам выпуска: сверяйте данные по листу той версии, которая будет поставлена.
  • Зарубежные сертификаты и допуски не заменяют национальных требований — наличие документов для Узбекистана и других стран Центральной Азии уточняйте до заказа.

Источник данных: технический лист и инструкция по монтажу производителя HENSOMASTIK Acrylic Penetration Seal 2 x 50 mm for Cables (Technical Data Sheet and Installation Manual, Rudolf Hensel GmbH), ред. 08.2023, англоязычная версия, а также европейская техническая оценка ETA-23/0318 от 26.05.2023 и декларация характеристик (07.2023). Перед заказом сверяйте с актуальной редакцией.
