Hilti CFS-CC
Назначение

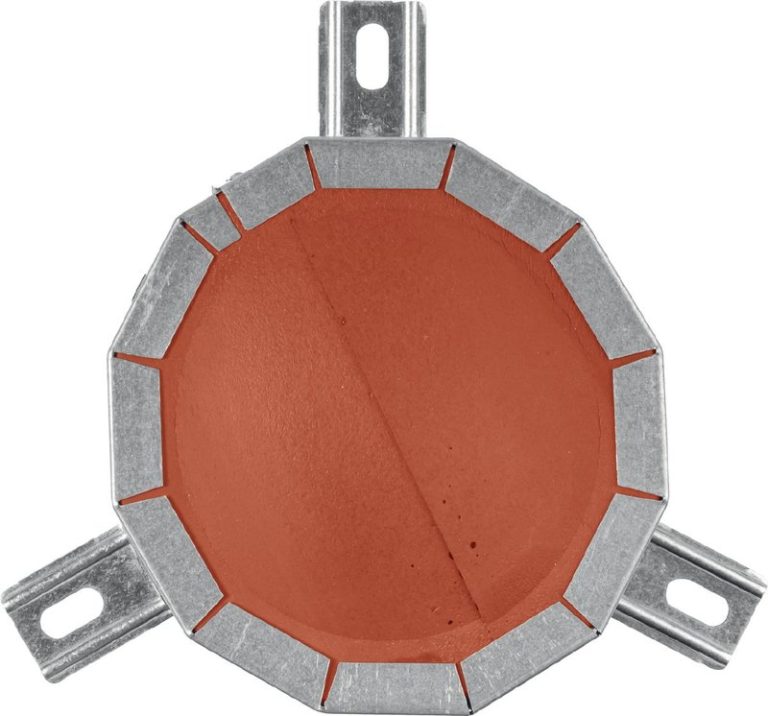

Hilti CFS-CC — готовая огнезащитная муфта для кабельных проходок: стальной корпус диаметром 150 мм с вкладышем из терморасширяющегося материала, разделённым на две половины. Муфты ставят на стену или перекрытие с двух сторон проходки, вкладыш подрезают под кабели, а зазоры заполняют огнезащитной мастикой; при пожаре вкладыш вспучивается и перекрывает отверстие. Решение рассчитано на отверстия диаметром до 108 мм, заполненные кабелями полностью, и удобно при реконструкции существующих проходок: в массивных стенах не нужно расширять или штробить проём, а в гипсокартонных стенах монтаж особенно быстрый. Через вкладыш можно позже проложить дополнительные кабели; муфты допускается ставить вплотную друг к другу и к кромке отверстия. По европейской технической оценке ETA-13/0704 узлы с кабелями, трубками-кабелепроводами, металлическими и пластиковыми трубами получают классы от EI 30 до EI 120 в зависимости от вида коммуникаций и исполнения.
Технические характеристики
| Показатель | Значение |
|---|---|
| Тип материала | комплект проходки: муфта со стальным корпусом и вкладышем из терморасширяющегося материала (по техническому листу — на основе пенополиуретана, красного цвета) в виде пробки из двух половин; дополнительные компоненты — огнезащитная мастика CFS-FIL, графитовая мастичная лента CFS-P BA, цементный раствор класса M10 по EN 998-2 |
| Размеры | наружный диаметр муфты — 150 мм; максимальный вырез вкладыша — около 108 мм (по краю остаётся полоса вкладыша около 20 мм); отверстие до 108 мм в гильзе или без неё |
| Вспучивание | начинается примерно при 200 °C; кратность — до 1:3 (свободное вспучивание) |
| Область применения | одиночные кабели и пучки, новые и существующие проходки, кабелепроводы и их пучки, отдельные коаксиальные кабели, трассы сплит-кондиционеров и дымовые трубки; изогнутые кабели и кабели вплотную к стене или перекрытию (половина муфты у кромки); по ETA — проходки кабелей, металлических и пластиковых труб и смешанные проходки |
| Основания по ETA | каркасные стены толщиной не менее 100 мм со стальным или деревянным каркасом и обшивкой из двух слоёв огнестойких плит 12,5 мм (EN 520, тип F) с каждой стороны; жёсткие стены из бетона, газобетона или кладки толщиной не менее 100 мм и плотностью не менее 600 кг/м³; перекрытия из бетона или газобетона толщиной не менее 150 мм и плотностью не менее 550 кг/м³; стены и перекрытия из CLT толщиной от 80 мм; сэндвич-панели не охватываются |
| Монтаж | муфты крепят с двух сторон стены (в перекрытии — сверху и снизу) дюбелями, анкерами или винтами по перечню Hilti; глубина узла — около 200 мм в стенах и 250 мм в перекрытиях; зазоры между коммуникациями и вкладышем заполняют мастикой CFS-FIL на глубину 20 мм |
| Дополнительная защита | по схеме узла — обмазка кабелей мастикой CFS-FIL на длине 50 мм слоем около 5 мм или два слоя мастичной ленты CFS-P BA вокруг кабелей с каждой стороны (в перекрытиях — только сверху, нахлёст не менее 20 мм); в перекрытиях кольцевой зазор можно заделать цементным раствором M10 |
| Расстояния | между муфтами в ряд и в группе — 0 мм; между кабелями и до кромки — 0 мм; кабелепроводы диаметром более 16 мм — не менее 15 мм до других коммуникаций и до края узла |
| Условия нанесения и эксплуатации | монтаж при 5–40 °C; температурная стойкость от −15 до 60 °C; хранение и перевозка — от −5 до 40 °C |
| Категория применения | вкладыш — Y1 (допускаются отрицательные температуры и УФ, без дождя), стальной корпус — Z2; узел в целом — Z2: внутри помещений без высокой влажности и без отрицательных температур; на время стройки проходку защищают от атмосферных воздействий |
| Огнезащитная эффективность | испытания по EN 1366-3:2009 и EN 1363-1, классификация по EN 13501-2: от EI 30 до EI 120 (а также E 120) в зависимости от вида коммуникаций, основания и исполнения узла; класс проходки не выше класса наименее огнестойкой коммуникации |
| Звукоизоляция | в каркасной стене с муфтами с двух сторон: Rw (C; Ctr) — 56 (−2; −8) дБ со стальной трубой и пучком кабелей, 59 (−3; −9) дБ со стальной трубой (EN ISO 10140-2, EN ISO 717-1) |
| Теплопроводность | вкладыш — λ10 = 0,089 Вт/(м·К) (EN 12667) |
| Класс реакции на огонь | E (EN 13501-1) |
| Эмиссия | по EN 16516: SVOC — менее 0,005 мг/м³ через 3 и 28 сут; сумма VOC — 0,013 мг/м³ через 3 сут и 0,012 мг/м³ через 28 сут; ЛОС для LEED — 5,4 г/л |
| Сертификаты и одобрения | ETA-13/0704 от 04.01.2022 (OIB, заменяет редакцию от 28.06.2018) по EAD 350454-00-1104; система AVCP 1 (по огнестойкости), маркировка CE; британская UKTA-22/0056 и UKCA; расчётный срок службы — 25 лет (оценочный) |
| Упаковка | 2 муфты в упаковке; мастика CFS-FIL — картридж 310 мл; лента CFS-P BA — рулон 5 м |
| Срок хранения | по техническому листу вкладыш из готового огнезащитного материала не имеет ограничения по сроку хранения |
На что обратить внимание
- Муфта рассчитана на отверстия диаметром не более 108 мм; для больших проёмов и кабельных лотков применяют заделки из плит, блоков или подушек.
- Классы до EI 120 для части кабельных конфигураций достигаются только с дополнительной защитой — обмазкой мастикой CFS-FIL или мастичной лентой CFS-P BA по схеме из ETA.
- По ETA горизонтальную заделку защищают от того, чтобы на неё вставали, а вертикальную — от ударов (например, сеткой); механические характеристики узла не оценивались.
- Технический лист датирован 10.2013, а ETA переиздана 04.01.2022 и охватывает больше оснований и коммуникаций — проектируйте по действующей ETA.
- Для прямоугольных проёмов у Hilti есть отдельная прямоугольная кабельная муфта CFS-RCC — это другой продукт со своими документами.
- Конструкцию узла — тип и глубину заполнения, ширину шва, необходимость подложки — под требуемый предел огнестойкости подбираем по одобренным решениям производителя под ваш объект.
- Технические листы одного продукта различаются по регионам выпуска: сверяйте данные по листу той версии, которая будет поставлена.
- Зарубежные сертификаты и допуски не заменяют национальных требований — наличие документов для Узбекистана и других стран Центральной Азии уточняйте до заказа.
Источник данных: технический лист производителя Hilti CFS-CC (Technical Data Sheet к европейскому одобрению ETA-13/0704), ред. 10.2013, англоязычная версия, а также европейская техническая оценка ETA-13/0704 от 04.01.2022 (OIB) и страница продукта на сайте Hilti для Великобритании. Перед заказом сверяйте с актуальной редакцией.
