Hilti CFS-CU
Назначение
Hilti CFS-CU — готовые огнезащитные подушки белого цвета: вспучивающийся материал в мешке из стеклоткани. Их укладывают в проём вокруг кабелей, кабельных пучков и лотков, кабелепроводов и пластиковых труб диаметром 50 мм, чтобы временно — на период строительства — или постоянно восстановить огнестойкость стены или перекрытия. Подушки действуют сразу после укладки, не требуют специального инструмента, допускают монтаж с одной стороны; при прокладке новых кабелей их вынимают и укладывают снова. Выпускаются три типоразмера — S, M и L; подушками L при необходимости дополнительно обматывают кабели и лотки. Материал относится к классу реакции на огонь B-s1, d0. По техническому листу и европейской оценке ETA-20/0991 заделки получают классы от EI 45 до EI 240, по целостности — до E 240. Производитель — Hilti.
Технические характеристики
| Показатель | Значение |
|---|---|
| Тип материала | формованные огнезащитные подушки: вспучивающийся материал в мешке из стеклоткани; многоразовые (снимаются и устанавливаются повторно) |
| Цвет и внешний вид | белый |
| Размеры и толщины | три типоразмера — CFS-CU S, M и L; размеры (Д × Ш × В) по странице продукта: 300 × 40 × 30 мм, 300 × 80 × 30 мм и 300 × 170 × 30 мм |
| Подготовка поверхности | проём очищают |
| Условия нанесения | температура монтажа от −20 до +40 °C |
| Способы нанесения | подушки плотно укладывают в проём; в каркасных стенах проём обрамляют; в перекрытиях снизу закрепляют проволочную сетку на металлических анкерах, зазоры между кабелями и подушками при необходимости заделывают акриловым герметиком CFS-S ACR; если этого требует решение, кабели и лотки обматывают подушками CFS-CU L и фиксируют проволокой; возможна установка с одной стороны, специальный инструмент не нужен; при перекладке кабелей подушку вынимают и возвращают на место |
| ЛОС | 6,6 г/л (LEED VOC, по данным страницы продукта) |
| Механические свойства | стойкость к удару по EOTA TR 001: мягкое тело — 300 Н·м, твёрдое тело — 10 Н·м |
| Звукоизоляция | Rw = 50 дБ; Dn,e,w = 58 дБ |
| Реакция на огонь | класс B-s1, d0 (EN 13501-1) |
| Условия эксплуатации | категория Z2: сухие внутренние помещения (влажность ниже 85 %), без температур ниже 0 °C, дождя и ультрафиолета; термостойкость — от −20 до +40 °C |
| Срок службы покрытия | в ETA-20/0991 принят предполагаемый срок службы 10 лет; это не гарантия производителя |
| Область применения | временная или постоянная заделка кабельных и смешанных проходок; каркасные стены толщиной от 100 мм (стойки из дерева или стали, обшивка с каждой стороны — не менее двух слоёв плит 12,5 мм) и массивные стены от 100–150 мм из бетона, ячеистого бетона или кладки плотностью от 650 кг/м³ — проём до 1200 × 1500 мм; массивные перекрытия от 150 мм плотностью от 2200 кг/м³ — проём шириной до 700 мм при неограниченной длине, с опорной проволочной сеткой; кабели в оболочке до 80 мм, связанные пучки до 80 мм из кабелей до 21 мм, кабели без оболочки до 24 мм, стальные и пластиковые кабелепроводы до 16 мм, трубы PVC-U диаметром 50 мм (толщина стенки 1,8–5,3 мм), кабельные лотки; основания — гипсокартон, бетон, кирпичная кладка |
| Огнезащитная эффективность | в стенах — от EI 45 до EI 120, для труб PVC-U — до EI 240-U/C, по целостности — до E 240; в перекрытиях — EI 60–EI 120, по целостности — до E 120; класс зависит от конструкции и дополнительной обмотки кабелей подушками CFS-CU L |
| Стандарты испытаний | prEN 1366-3; EN 13501-1, EN 13501-2 (классификация); EN ISO 140-3, EN ISO 140-10, EN ISO 717-1; EOTA TR 001, EOTA TR 024; ETAG 026-2; EAD 350454-00-1104 |
| Сертификаты и одобрения | европейская техническая оценка ETA-20/0991 (от 28.12.2020); маркировка CE и UKCA |

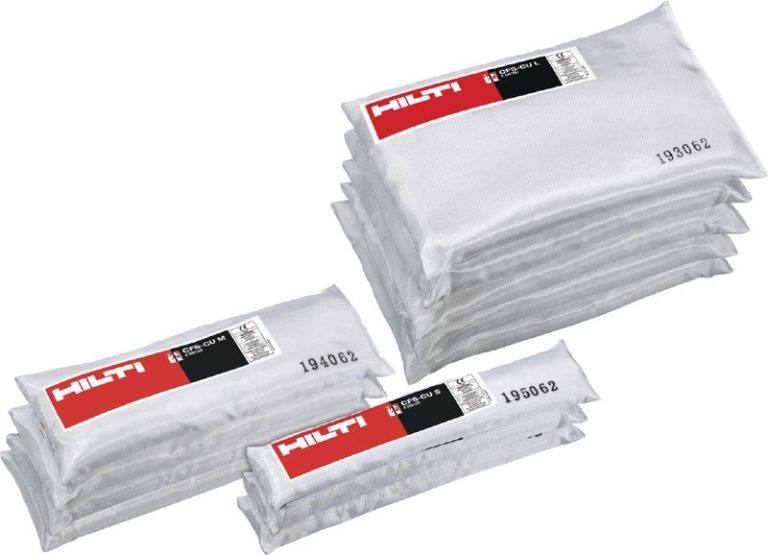

| Упаковка | CFS-CU L — 6 шт., CFS-CU M — 15 шт., CFS-CU S — 30 шт. в упаковке |
| Срок хранения | хранение при температуре от −20 до +40 °C |
На что обратить внимание
- Подушки рассчитаны на сухие внутренние помещения (категория Z2): влажность ниже 85 %, без минусовых температур, дождя и ультрафиолета.
- В ETA-20/0991 принят предполагаемый срок службы 10 лет; для постоянных заделок закладывайте периодический осмотр и замену повреждённых подушек.
- Для кабельных проходок в стенах класс EI 120 достигается только с дополнительной обмоткой кабелей подушками CFS-CU L; без неё — EI 45–EI 60.
- В перекрытиях подушки укладывают на проволочную сетку, закреплённую снизу металлическими анкерами, ширина проёма — не более 700 мм; в каркасных стенах проём обязательно обрамляют.
- После перекладки кабелей подушки возвращают на место по схеме ETA и при необходимости закрепляют маркировочную табличку.
- Число и типоразмер подушек и обмотку кабелей под требуемый класс EI подбираем по ETA производителя под ваш объект.
- Зарубежные сертификаты и допуски не заменяют национальных требований — наличие документов для Узбекистана и других стран Центральной Азии уточняйте до заказа.
По данным технического листа и страницы продукта производителя (редакция 08.2026). Перед заказом сверяйте с актуальной редакцией.
