Nullifire FB750 Intubatt
Назначение
Nullifire FB750 Intubatt — огнезащитный барьер из плиты прессованного каменного волокна, покрытой с обеих сторон абляционным составом. Плитой восстанавливают огнестойкость противопожарных стен и перекрытий в местах прохода инженерных коммуникаций: она перекрывает проём и служит огневым, дымовым, тепловым, акустическим и воздушным уплотнением. Без дополнительных устройств плиту применяют вокруг негорючих труб, кабелей, кабельных лотков и пучков кабелей до 100 мм, а с муфтами, лентами и герметиками Nullifire — вокруг пластиковых труб, горючих воздуховодов и кабель-каналов. Площадь проёма — до 6,76 м², толщина стен — от 70 мм, перекрытий — от 100 мм. По данным производителя, огнестойкость достигает 4 ч по EN 1366-3; для монтажа обязательны герметик FS702 и покрытие FS712. Производитель — Nullifire (Tremco CPG UK).
Технические характеристики
| Показатель | Значение |
|---|---|
| Тип материала | огнезащитный барьер: плита из прессованного каменного волокна с абляционным покрытием с обеих сторон (1 мм по мокрому слою); покрытие содержит идентификатор Optifire |
| Цвет и внешний вид | белый; идентификатор Optifire проявляется в ультрафиолетовом свете |
| Размеры и толщины | 1200 × 600 × 50 мм (± 3 мм) |
| Плотность | более 140 кг/м³; по запросу — 180 кг/м³ |
| Подготовка поверхности | поверхности прочные, чистые, без грязи, жира и других загрязнений |
| Условия нанесения | от +5 до +60 °C |
| Способы нанесения | монтаж враспор (compression fit): плиту раскраивают по проёму с припуском на сжатие 2–3 мм как минимум по двум противоположным сторонам, на стыки и кромки наносят по центру валик FS702 шириной 10 мм или покрывают их FS712 на всю ширину, затем все зазоры между плитой, основанием и коммуникациями заделывают FS702 или FS712, по возможности с обеих сторон; при двойной установке стыки разносят, внутренние поверхности склеивают FS702; накладной монтаж (pattress): нахлёст на основание не менее 75 мм со всех сторон, непрерывный валик FS702 шириной 10 мм посередине нахлёста, крепёж с шагом не более 200 мм на расстоянии 5–65 мм от края плиты и не более 50 мм от стыков, стыки плит заделывают FS702; открытые кромки при необходимости покрывают FS712 |
| Теплопроводность | 0,036 Вт/(м·К) |
| Звукоизоляция | 2 слоя плиты плотностью 140 кг/м³ — 57 дБ; 2 слоя плиты 180 кг/м³ — 59 дБ; 1 слой плиты 140 кг/м³ — 36 дБ (метод EN ISO 10140-2) |
| Дымо- и газонепроницаемость | огневое, дымовое, тепловое, акустическое и воздушное уплотнение; испытана давлением воздуха до 2000 Па |
| Реакция на огонь | класс E (EN 13501-1) |
| Условия эксплуатации | тип Z1 — внутри помещений с высокой влажностью, без температур ниже 0 °C, дождя и УФ-излучения (включает тип Z2); максимальная температура эксплуатации +500 °C, изменение цвета возможно начиная с +70 °C; допускает тепловое расширение коммуникаций в обычных условиях |
| Область применения | восстановление огнестойкости противопожарных стен и перекрытий в местах проходок коммуникаций; каркасные и массивные стены толщиной от 70 мм, массивные перекрытия от 100 мм, пространства под фальшполами и подвесными полами, запотолочные пространства, стены и перекрытия из CLT; проёмы площадью до 6,76 м²; без закрывающих устройств — негорючие трубы и их негорючая изоляция, кабельные лотки, лестницы и сетки (перфорированные и сплошные), бронированные, информационные и высоковольтные кабели, пучки кабелей до 100 мм, одиночный шинопровод; с устройствами Nullifire (FS709 HP, FP302 Intustrap, FP220 Service Sleeve, FP170 Intucollar, FS719 Blue, FP333 Trunking Infill) — трубы из PVC, PE, PP, HDPE, PPR, PEX, PB, Uponor, горючие воздуховоды и кабель-каналы, горючая изоляция труб, группы шинопроводов; типичные объекты — больницы, школы, университеты, модульные, общественные, торговые и промышленные здания, вокзалы, атомные станции |
| Огнезащитная эффективность | до 4 ч (EN 1366-3); классификация (EN 13501-2) — по ETA 21/0412 в зависимости от коммуникаций и конструкции; защита нижней стороны нагруженных деревянных перекрытий — до 120 мин (BS 476, часть 21) |
| Стандарты испытаний | EN 1366-3; BS 476, часть 21; EN 13501-1, EN 13501-2; звукоизоляция по EN ISO 10140-2 |
| Сертификаты и одобрения | ETA 21/0412 (EAD 350454-00-1104), маркировка CE, сертификат 2821-CPR-0200; UKTA 0843-UKTA-22/0061; UKCA 0843-CPR-1252; UL-EU-01058-CPR; экологическая декларация EPD |

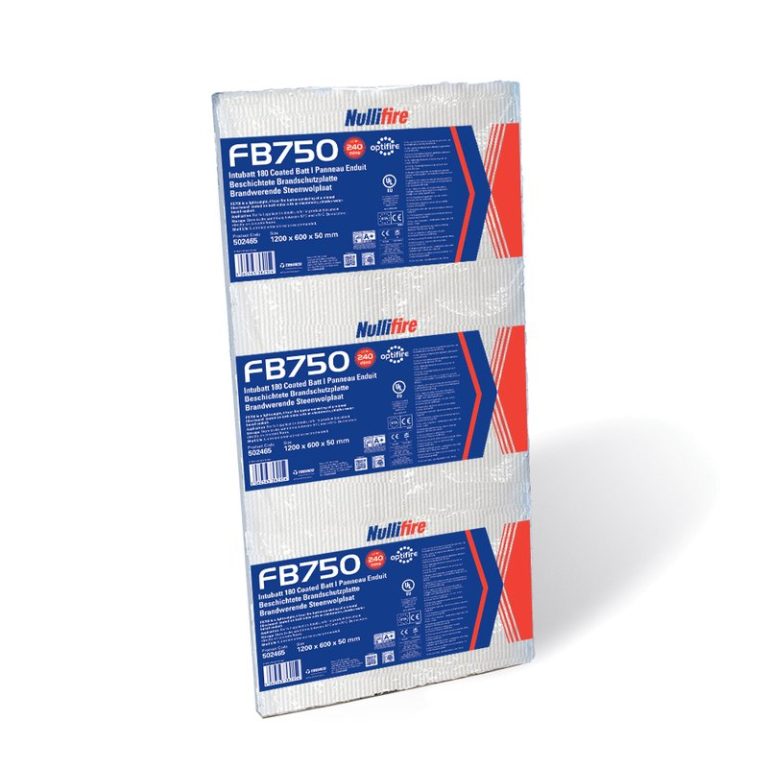

| Упаковка | поштучно в маркированной упаковке; 48 плит на поддоне |
| Срок хранения | не ограничен при соблюдении условий хранения; хранить в сухом месте при температуре от −10 до +70 °C, не на бетонном полу |
На что обратить внимание
- Плита работает только в системе: для склеивания и заделки стыков нужны герметик FS702 и покрытие FS712, а все зазоры между плитой, основанием и коммуникациями заполняют полностью — по возможности с обеих сторон.
- Горючие трубы, воздуховоды и кабель-каналы пропускают через плиту только с закрывающими устройствами Nullifire; нужен ли дополнительный элемент для конкретной коммуникации, определяют по ETA 21/0412.
- Плита не должна касаться труб из ХПВХ (CPVC): на всю её толщину применяют FS719 HP Blue; для стальных труб Pegler X-Press нужны рекомендации производителя труб.
- Если к проходке есть доступ только с одной стороны, испытанную схему монтажа запрашивают у технической службы производителя.
- Плиты хранят в сухом месте и не кладут прямо на бетонный пол; система рассчитана на помещения (тип Z1) — без дождя и УФ-излучения.
- Число слоёв плиты, способ монтажа и комплектующие под требуемый класс огнестойкости подбираем по документам производителя под ваш объект.
- Технические листы одного продукта различаются по регионам выпуска: сверяйте данные по листу той версии, которая будет поставлена.
- Зарубежные сертификаты и допуски не заменяют национальных требований — наличие документов для Узбекистана и других стран Центральной Азии уточняйте до заказа.
По данным технического листа и декларации характеристик производителя (редакция 24.09.2026, версия для Великобритании). Перед заказом сверяйте с актуальной редакцией.
