Nullifire FP170 Intucollar

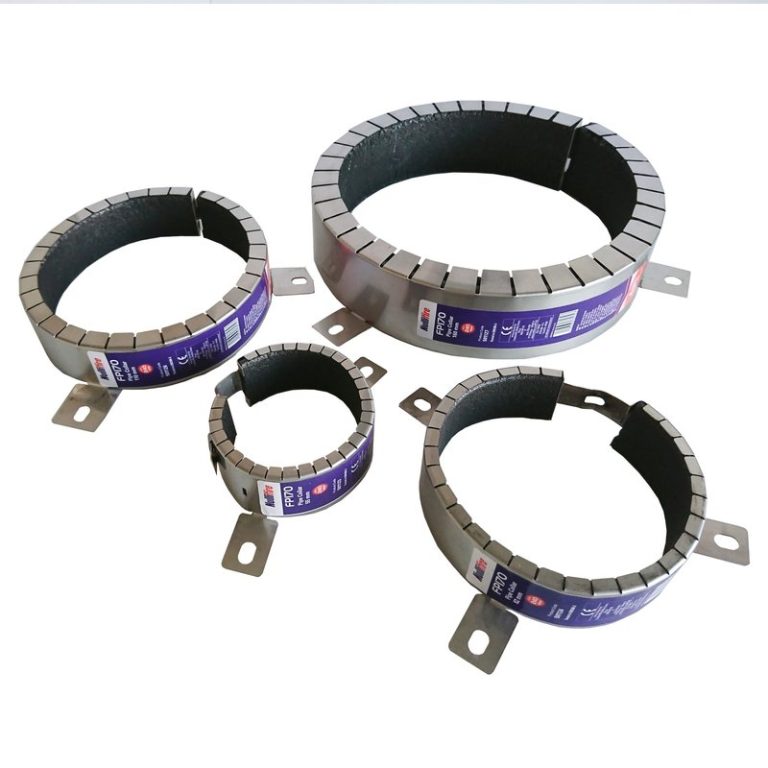

Nullifire FP170 Intucollar — упаковка

Производитель: Nullifire
Раздел: Огнезащита проходок

Получить консультацию

Назначение

Nullifire FP170 Intucollar — противопожарная манжета (закрывающее устройство) с корпусом из нержавеющей стали и встроенной реактивной вспучивающейся вставкой. При нагреве вставка вспучивается и закрывает проходку, восстанавливая огнестойкость противопожарной стены или перекрытия, через которые проложены коммуникации. Манжету ставят на горючие трубы (ПВХ, ПЭ, ПП и другие), на изолированные негорючие трубы и на пучки сетевых кабелей в каркасных и жёстких стенах толщиной от 75 мм, жёстких перекрытиях от 150 мм и стенах из CLT от 120 мм, а также на плитах Nullifire FB750 Intubatt. Типоразмеры рассчитаны на наружный диаметр трубы от 40 до 400 мм, а манжеты для труб диаметром до 110 мм имеют низкий профиль высотой 30 мм. По данным производителя, огнестойкость — до 4 ч по EN 1366-3; изделие имеет европейскую техническую оценку ETA 21/0183 и сертификат UL.

Технические характеристики

Показатель Значение
Тип материала противопожарная манжета (закрывающее устройство) для проходок труб и кабелей: корпус из нержавеющей стали со встроенной реактивной вспучивающейся вставкой
Цвет и внешний вид нержавеющая сталь (серебристый)
Диаметры труб типоразмеры под наружный диаметр трубы 40, 55, 65, 75, 82, 90, 100–110, 125, 140, 160, 200, 250, 315, 355 и 400 мм; низкий профиль — высота 30 мм у манжет для диаметров до 110 мм
Основания каркасные и жёсткие стены толщиной от 75 мм, жёсткие перекрытия — от 150 мм, стены из CLT — от 120 мм; испытана также на плитах Nullifire FB750 Intubatt
Проходящие коммуникации горючие трубы (ПВХ, ПЭ, ПП, SanPVC и др.), негорючие трубы с изоляцией, пучки сетевых кабелей; испытания, как правило, в конфигурации концов труб U/U (без заглушек с обеих сторон), которая перекрывает многие материалы горючих труб; допускается манжета на размер больше трубы — с зазором до 20 мм, который полностью заполняют герметиком FS709 HP
Монтаж на стыке трубы с основанием выполняют холодное дымоуплотнение герметиком FS702 Intumastic или FS709 HP; манжету охватывают вокруг трубы вплотную к стене или перекрытию, заводят фиксирующую клипсу и отгибают её; крепят во всех точках крепления негорючими анкерами, подходящими к основанию, длиной не менее 40 мм
Инструменты дрель, отвёртка, негорючий крепёж длиной от 40 мм
Подготовка поверхности чистые и прочные, без грязи, жира и других загрязнений; коммуникации должны быть пригодны для применения с FP170 и смонтированы по документации их производителя; заранее определяют типы коммуникаций и нужные сопутствующие изделия Nullifire (например, FB750 Intubatt)
Условия монтажа до +60 °C
Условия эксплуатации не выше +70 °C; долговечность — тип Y2 (применение при температурах ниже 0 °C без воздействия дождя и УФ-излучения, включает типы Z1 и Z2)
Класс реакции на огонь E (EN 13501-1)
Огнезащитная эффективность до 4 ч по EN 1366-3; классы по EN 13501-2 — по приложению A к ETA 21/0183
Стандарты испытаний EN 1366-3:2009 (огнестойкость проходок); классификация — EN 13501-1 и EN 13501-2; оценка — по EAD 350454-00-1104
Сертификаты и одобрения европейская техническая оценка ETA 21/0183 (ETA-Danmark, EAD 350454-00-1104), маркировка CE, сертификат 2821-CPR-0128 (UL International (NL), система AVCP 1), сертификат UL-EU-01113-CPR; декларация характеристик FP170 Range Collar-20220107; выделение опасных веществ — категории применения IA1, S/W3
Упаковка поштучно, в широком ряду типоразмеров
Срок и условия хранения срок хранения не ограничен при соблюдении условий; хранят в сухом затенённом месте при температуре от −10 до +70 °C (в другом разделе листа — в сухом помещении до +35 °C)
Обслуживание после монтажа не требуется, рекомендуется периодический осмотр на отсутствие повреждений
Ограничения не применяют вокруг труб из ХПВХ (CPVC) — для них у производителя есть герметик FS719 HP Blue; вокруг стальных труб на пресс-фитингах из углеродистой стали — только по рекомендациям производителя труб

На что обратить внимание

  • Для труб из ХПВХ (CPVC) манжета не подходит — производитель предлагает для них отдельный герметик FS719 HP Blue; стальные трубы на пресс-фитингах из углеродистой стали согласуют с производителем трубной системы.
  • Манжету можно поставить на размер больше трубы, но зазор не должен превышать 20 мм и полностью заполняется герметиком FS709 HP; по периметру трубы у основания в любом случае выполняют дымоуплотнение FS702 Intumastic или FS709 HP.
  • Крепёж — только негорючий, длиной не менее 40 мм и во всех точках крепления манжеты; минимальная толщина основания — 75 мм для стен, 150 мм для жёстких перекрытий и 120 мм для стен из CLT.
  • Предел «до 4 ч» — максимальный результат испытаний: фактический класс зависит от материала, диаметра и изоляции трубы, конфигурации её концов и типа конструкции и определяется по приложению A к ETA 21/0183.
  • В листе указаны два режима хранения — до +35 °C и от −10 до +70 °C; ориентируйтесь на более строгий.
  • Конструкцию узла — тип и глубину заполнения, ширину шва, необходимость подложки — под требуемый предел огнестойкости подбираем по одобренным решениям производителя под ваш объект.
  • Технические листы одного продукта различаются по регионам выпуска: сверяйте данные по листу той версии, которая будет поставлена.
  • Зарубежные сертификаты и допуски не заменяют национальных требований — наличие документов для Узбекистана и других стран Центральной Азии уточняйте до заказа.

Источник данных: технический лист производителя Nullifire FP170 Intucollar (Technical Data Sheet), ред. 02.2025, англоязычная версия для Великобритании, а также декларация характеристик FP170 Range Collar-20220107 к ETA 21/0183 (01.2022) и страница продукта на сайте Nullifire. Перед заказом сверяйте с актуальной редакцией.
