PROMASTOP-FC MD

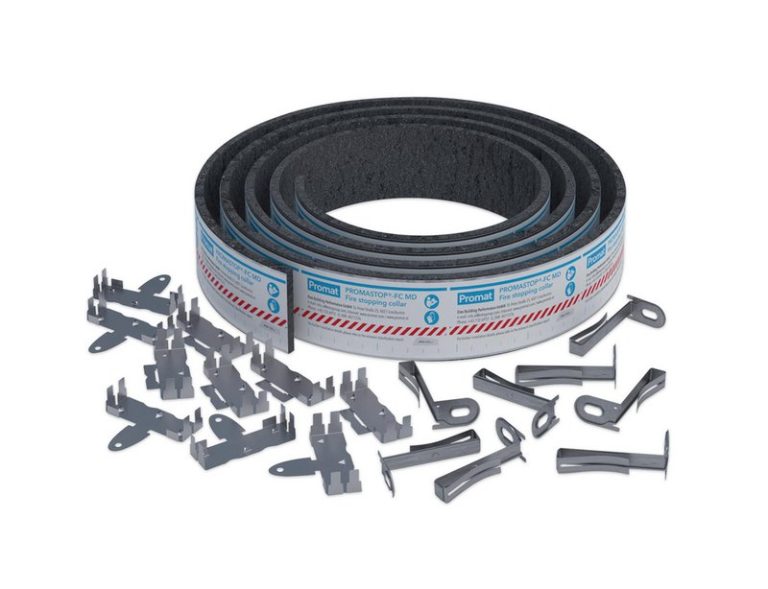

PROMASTOP-FC MD — упаковка

Производитель: Promat
Раздел: Огнезащита проходок

Получить консультацию

Назначение

PROMASTOP-FC MD — противопожарная манжета Promat для пластиковых труб, которую нарезают по месту из непрерывной ленты: корпус из нержавеющей стали с несколькими слоями вспучивающегося материала на основе графита. При пожаре вкладыш начинает вспучиваться примерно при 190 °C, и образующаяся пена закрывает просвет, остающийся на месте пластиковой трубы, не пропуская огонь через стену или перекрытие. Одной лентой закрывают трубы наружным диаметром от 40 до 200 мм — до 125 мм в один слой, крупнее в два, — поэтому не нужен запас манжет разных типоразмеров. Манжеты монтируют на поверхность: на стенах — с обеих сторон, на перекрытиях — одну снизу; основанием служат жёсткие стены и перекрытия, каркасные гипсокартонные перегородки и заделки из минераловатных плит с покрытием. Решения испытаны по EN 1366-3 и классифицированы по EN 13501-2 до EI 120, в том числе для труб с открытыми концами (U/U); изделие имеет европейскую техническую оценку ETA-19/0215 и маркировку CE.

Технические характеристики

Показатель Значение
Тип материала противопожарная манжета (запорное устройство для пластиковых труб) из ленты, нарезаемой по длине: корпус из нержавеющей стали, вкладыш — несколько слоёв вспучивающегося материала на основе графита; в комплекте — замковые скобы A и B и монтажные скобы C, для второго слоя — скобы D
Размеры и упаковка лента 3200 × 55 × 5,5 мм, свёрнутая в рулон; в коробке — один рулон с комплектом скоб (испанский лист 2025 г.)
Цвет и внешний вид снаружи — нержавеющая сталь, внутри — тёмно-серый (антрацитовый) вспучивающийся вкладыш
Температура начала вспучивания около 190 °C
Класс реакции на огонь B-s1,d0 (страница продукта, испанский лист 2025 г.); в декларации характеристик 2019 г. — класс E
Диаметры труб пластиковые трубы наружным диаметром 40–200 мм: до 125 мм — один слой манжеты, свыше 125 до 200 мм — два слоя; металлопластиковые трубы — 14–63 мм; пучки пластиковых труб — до 75 мм; трубы с муфтами — до 125 мм (только в перекрытиях, с дополнительной скобой C)
Материалы труб PVC, PE-HD, PP-H, PP-R, PP-C и другие пластики — по отчёту о классификации и ETA; многослойные металлопластиковые трубы; по испанскому листу — также пучки кабелепроводов с кабелями
Конструкции каркасные перегородки толщиной не менее 100 мм с двумя слоями гипсокартона 12,5 мм с каждой стороны; жёсткие стены толщиной не менее 100 мм (бетон, полнотелый кирпич, камень, газобетон, кладка из блоков); жёсткие перекрытия из бетона или кладки плотностью не менее 650 кг/м³ (по правилам распространения — толщиной от 150 мм); заделки проёмов из минераловатных плит с покрытием (2 × 50 мм)
Монтаж ленту отрезают по таблице руководства, замыкают вокруг трубы скобами A и B металлом наружу и крепят скобами C: к жёстким стенам и перекрытиям — шурупами или анкерами (например, не менее 7,5 × 42 мм в стенах и 7,5 × 72 мм в перекрытиях), к каркасным перегородкам — сквозными шпильками не менее M6 с гайками и шайбами, к плитам с покрытием — спиральными шурупами не менее 8 × 100 мм (до EI 90) или шпильками M6; на стенах манжеты ставят парами, на перекрытиях — одну снизу
Заполнение зазора в стенах — гипсовый состав шириной до 31 мм либо минеральная вата с огнестойким герметиком FSi Promat Pyrocoustic глубиной не менее 10 мм с каждой стороны при зазоре до 10 мм (до EI 90); в перекрытиях — состав SILVERSEAL или раствор не ниже M5 по EN 998-2 шириной до 31–47 мм; при прямом проходе трубы кольцевой зазор — в испытанных пределах 10–47 мм
Расстояния между манжетами в стенах — не менее 60 мм, в перекрытиях — не менее 88 мм, в заделках из плит — от 70 до 100 мм в зависимости от схемы; до края проёма — не менее 50–60 мм; прочие расстояния — не менее 100 мм
Крепление труб и прокладки опоры трубы — не дальше 335 мм от стены с каждой стороны и не выше 525 мм над перекрытием; допускаются звукоизолирующие прокладки из пенополиэтилена (класс E и выше по EN 13501-1) толщиной до 4 мм
Условия эксплуатации все категории по EOTA TR 024 — Z2, Z1, Y2, Y1 и X (включая наружные условия) по декларации характеристик и странице продукта; испанский лист указывает категорию X
Огнезащитная эффективность по отчёту о классификации UL International (UK) № 4791736193.1 от 17.12.2025 — от EI 60 до EI 120 по EN 13501-2:2023, преимущественно EI 120 U/U, для части труб и оснований — EI 90 или EI 60; трубы с муфтами — E 120 / EI 90 U/U; по испанскому листу — до EI 120 по EN 1366-3
Стандарты испытаний EN 1366-3:2009 (испытания PAVUS, WFRGENT и Warringtonfire), EN 13501-2:2023, правила распространения результатов EN 15882-3, EAD 350454-00-1104, EOTA TR 024, EN 13501-1
Сертификаты и одобрения европейская техническая оценка ETA-19/0215 (OIB, Австрия) по EAD 350454-00-1104, маркировка CE; декларация характеристик № 0761-CPR-19/0215-2019/9 (2019 г.), нотифицированный орган № 0761 (MPA Braunschweig), сертификат постоянства характеристик 0761-CPR-0799; отчёт о классификации UL International (UK) Ltd (Approved Body № 0843) № 4791736193.1 для британского варианта FSi Promat FC MD
Хранение в прохладном сухом месте при 3–35 °C; при транспортировке и хранении беречь от влаги, мороза и жары
Безопасность кромки ленты острые — работают только в перчатках; это готовое изделие, паспорт безопасности по REACH для него не требуется, информационный лист по безопасности предоставляют по запросу

На что обратить внимание

  • Конструкцию узла — тип и глубину заполнения, ширину шва, необходимость подложки — под требуемый предел огнестойкости подбираем по одобренным решениям производителя под ваш объект.
  • Огнестойкость зависит от материала и диаметра трубы, типа основания, способа заполнения зазора и числа слоёв манжеты: решение берут только из отчёта о классификации или ETA — класс EI 120 подтверждён не для всех сочетаний, для части из них это EI 90 или EI 60.
  • На стенах манжеты ставят с обеих сторон, на перекрытиях — одну снизу; к каркасным перегородкам их крепят только сквозными шпильками M6 с гайками и шайбами, проходящими через всю толщину перегородки.
  • Документы расходятся по классу реакции на огонь: страница продукта и испанский лист 2025 г. — B-s1,d0, декларация характеристик 2019 г. — E.
  • Прежний английский технический лист 2019 г. на сервере производителя заменён испанским листом из каталога 2025 г.; в Великобритании изделие продаётся как FSi Promat PROMASTOP-FC MD, и британский отчёт о классификации выпущен на FSi FC-MD.
  • Трубы с муфтами закрывают только в перекрытиях и при диаметре до 125 мм, с дополнительной скобой C; угловые проходы требуют двух слоёв манжеты и отдельной схемы скоб.
  • Технические листы одного продукта различаются по регионам выпуска: сверяйте данные по листу той версии, которая будет поставлена.
  • Зарубежные сертификаты и допуски не заменяют национальных требований — наличие документов для Узбекистана и других стран Центральной Азии уточняйте до заказа.

Источник данных: технический лист производителя PROMASTOP-FC MD (технический лист каталога Promat, Испания), ред. 03.2025, испаноязычная версия, а также руководство по монтажу (Product Handling Guide, 06.2026, англоязычная версия для Великобритании), отчёт о классификации UL International (UK) № 4791736193.1 по EN 13501-2 (12.2025, англоязычная версия), декларация характеристик по ETA-19/0215 (09.2019, испаноязычная версия) и британская англоязычная страница продукта. Перед заказом сверяйте с актуальной редакцией.
