Protecta EX Mortar
Назначение
Protecta EX Mortar — сухая белая смесь неорганических вяжущих и перлита (в норвежском ассортименте — EX Gipsmørtel, гипсовый раствор), которая после затворения водой образует хорошо теплоизолирующий огнезащитный состав. Им заделывают проёмы с кабелями, кабельными лотками и полками, стальными, медными, металлопластиковыми, композитными и пластиковыми трубами и воздуховодами в противопожарных перекрытиях и стенах, сохраняя звукоизоляцию конструкции. При твердении раствор расширяется примерно на 1 % и плотно обжимает коммуникации и края проёма, схватывается менее чем за час, затем легко шлифуется и сверлится. Заделка в перекрытии несущая без армирования: испытания на удар и сосредоточенную нагрузку 15 кН проведены при глубине 100 мм, а с арматурой можно заливать проёмы до 3600 × 2600 мм. По данным производителя, класс огнестойкости — до EI 240; для стен производитель рекомендует плиты FR Board, а раствор — прежде всего для перекрытий.
Технические характеристики
| Показатель | Значение |
|---|---|
| Тип материала | сухая белая смесь неорганических вяжущих и перлита на гипсовой основе; после твердения — почти белая, шлифуется и сверлится |
| Затворение | порошок засыпают в воду, а не наоборот; для заливки — около 2 частей порошка на 1 часть воды (густая, но текучая масса), для шпатлевания — 3,5 : 1; механический миксер — около 90 с; для замедления схватывания выпускается отдельная добавка-замедлитель |
| Время схватывания | заливочная смесь 2 : 1 — от 40 мин при 0 °C до 20 мин при +40 °C (30 мин при +20 °C); смесь для шпатлевания 3,5 : 1 — 15–19 мин; интенсивное перемешивание ускоряет схватывание |
| Твердение | менее 1 ч в зависимости от климата, полностью — до 30 сут; наибольшая несущая способность — через 28 сут; огнезащитные характеристики определены после месяца твердения |
| Плотность | около 900 кг/м³ после полного твердения |
| Прочность на сжатие | через 24 ч — 6–7 Н/мм², через 28 сут — 14–15,5 Н/мм² |
| Несущая способность (перекрытия) | удар мягким телом — 500 Н·м (эксплуатационная пригодность) и 700 Н·м (безопасность), твёрдым — 6 и 10 Н·м, сосредоточенная нагрузка — 15 кН (ETAG 026-2, EOTA TR 001; заливка глубиной 100 мм в раме 1500 × 1000 мм) |
| Теплопроводность | 0,051 Вт/(м·К) |
| Размеры заделок | в стенах и перекрытиях — до 2400 × 1200 мм; в перекрытиях также 1200 × 12 000 мм или шириной до 800 мм при любой длине; с армированием (стержни Ø от 10 мм длиной 150 мм, заделанные на 100 мм в конструкцию с шагом до 300 мм, при заливке 120 мм) — до 3600 × 2600 мм, 1800 × 18 000 мм или шириной до 1500 мм при любой длине |
| Проходящие коммуникации | кабели и пучки кабелей, кабельные полки и лотки, стальные, медные, металлопластиковые, композитные, полибутиленовые и пластиковые трубы (ПВХ, ПЭ, ПП), PEX «труба в трубе», воздуховоды; металлические трубы под углом 90–45°; стальные гильзы в проёме; суммарное сечение коммуникаций с изоляцией — не более 60 % площади проёма |
| Конструкции | каркасные стены от 100 мм (стальные стойки, не менее двух слоёв плит 12,5 мм с каждой стороны), массивные стены от 100 мм (бетон, газобетон, кладка от 650 кг/м³; по обновлению 2023 г. — от 350 кг/м³), массивные перекрытия от 100 мм (бетон, газобетон от 650 кг/м³), композитные перекрытия, многопустотные плиты и ребристые настилы |
| Расстояния и крепление | между соседними заделками — не менее 100 мм, от коммуникаций до края заделки — не менее 30 мм, между коммуникациями внутри заделки — не нормируется, если ETA не требует иного; коммуникации закрепляют не дальше 450 мм от верха перекрытия и 270 мм от обеих сторон стены |
| Подготовка | края проёма очищают от пыли и непрочных частиц, загрязнения смывают чистой водой и перед заливкой обильно увлажняют; в бетон с поверхностной обработкой не заливают; металл в контакте с раствором защищают от коррозии; грунтовка не нужна |
| Звукоизоляция | линейный шов — Rw 64 дБ (односторонняя заливка 50 мм или двусторонняя по 25 мм), крупная заделка — Rw 48 дБ (EN ISO 10140-2, Warringtonfire) |
| Воздухопроницаемость | испытание по EN 1026:2016 (Warringtonfire): 0,04–0,05 м³/ч при 600 Па |
| Условия нанесения и эксплуатации | нанесение — от +5 до +50 °C; твердение (30 сут) — от 0 до +50 °C, с защитой от мороза; эксплуатация — от 0 до +80 °C, с пропиткой Protecta Waterproofer — до −30 °C; категория Z2 (внутри помещений, влажность ниже 85 %), более высокие — с Waterproofer |
| Огнезащитная эффективность | до EI 240 в зависимости от конструкции, коммуникаций и глубины заливки (EN 1366-1, -3, -4, -12 с EN 1363-1) |
| Класс реакции на огонь | A1 (EN 13501-1) |
| Сертификаты и одобрения | европейская техническая оценка ETA 22/0748 по EAD 350454-00-1104, британская 0843-UKTA-22/0033 и сертификат UKCA 0843-CPR-1227 (UL); сертификат постоянства характеристик 2531-CPR-CXO10128 (DBI Certification); декларация характеристик PS-14012 (ред. 7, 11.07.2023); маркировка CE и UKCA, сертификат UL-EU, свидетельство соответствия ОАЭ, оценки для Австралии и Новой Зеландии; экологическая декларация EPD |
| Эмиссия | французский класс A+, EMICODE EC 1 PLUS, финский M1, Blue Angel (DE-UZ 123), BREEAM (уровень Exemplary), WELL, LEED v4.1 и др. (Normec Product Testing) |

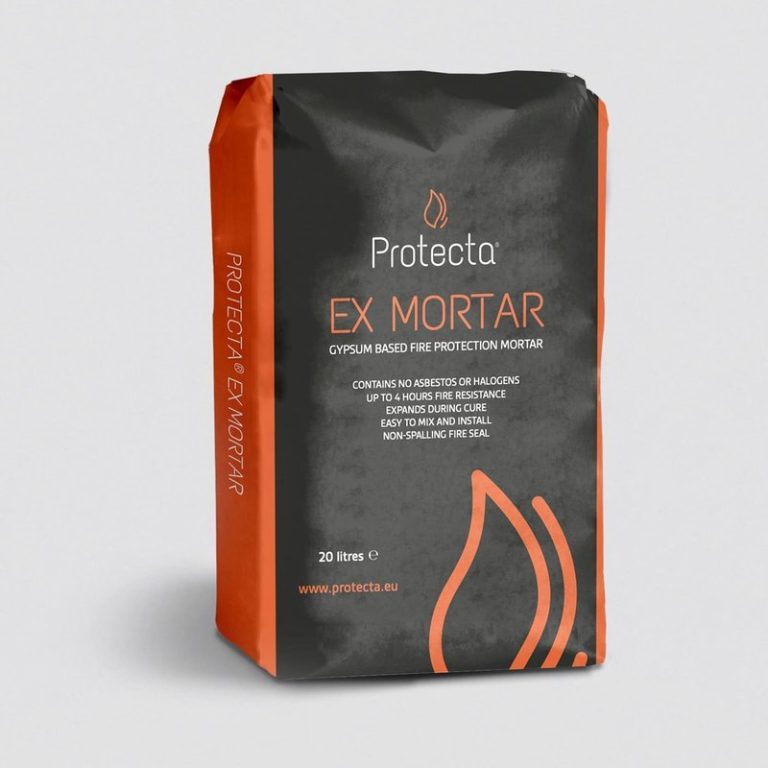

| Упаковка | мешки 20 л / 15 кг (63 мешка на поддоне, около 945 кг); вёдра 10 л / 7,5 кг (72 ведра на поддоне, около 540 кг) |
| Срок хранения | 18 мес в невскрытых мешках или вёдрах при +5…+30 °C в сухом месте; сырость сокращает срок, после 12 мес схватывание может замедлиться |
| Срок службы | 30 лет (расчётный) |
На что обратить внимание
- Раствор жёсткий: его не применяют в подвижных швах, у дверных коробок и в проёмах с подвижными коммуникациями, а в постоянно влажных зонах — только с пропиткой Protecta Waterproofer.
- В решениях с минимальной глубиной 100 мм её можно уменьшить на 50 мм, если вокруг коммуникаций сформировать гипсовый конус высотой 50 мм под углом 45°; если общая глубина становится меньше 100 мм, нужна подложка из минераловатной плиты.
- Красить заделку можно не раньше чем через 4 недели твердения.
- Для проходок в стенах производитель советует плиты FR Board — раствор допущен и в стенах, но рассчитан прежде всего на перекрытия.
- Конструкцию узла — тип и глубину заполнения, ширину шва, необходимость подложки — под требуемый предел огнестойкости подбираем по одобренным решениям производителя под ваш объект.
- Технические листы одного продукта различаются по регионам выпуска: сверяйте данные по листу той версии, которая будет поставлена.
- Зарубежные сертификаты и допуски не заменяют национальных требований — наличие документов для Узбекистана и других стран Центральной Азии уточняйте до заказа.
Источник данных: технический лист производителя Protecta EX Mortar (Technical Data Sheet к ETA 22/0748 и UKTA 22/0033), ред. 06.2025, англоязычная версия, а также декларация характеристик PS-14012 (ред. 7, 07.2023), страница продукта на сайте Protecta и сообщение производителя об обновлении (07.2023). Перед заказом сверяйте с актуальной редакцией.
