Protecta FR Board

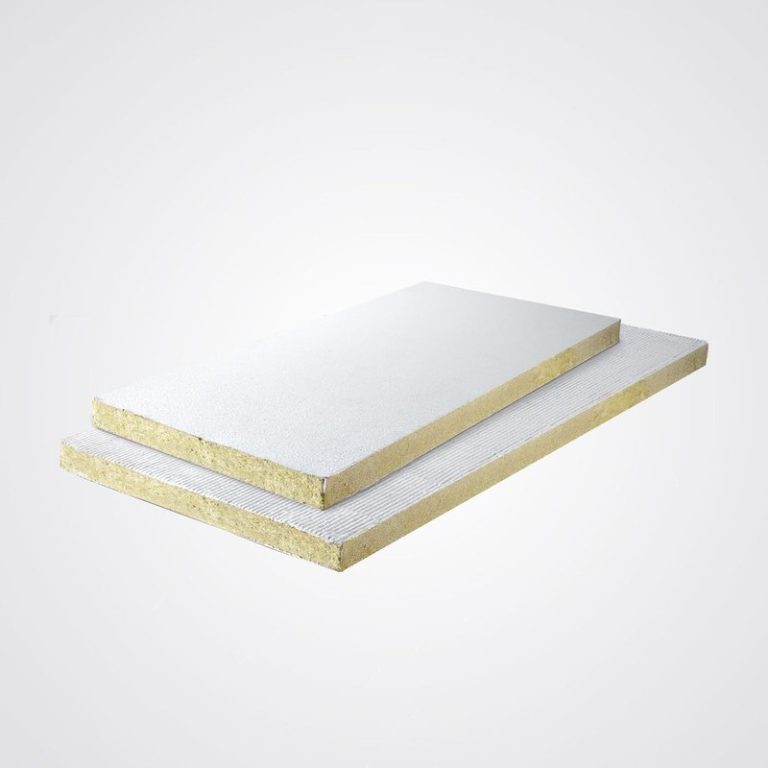

Protecta FR Board — упаковка

Производитель: Protecta
Раздел: Огнезащита проходок

Получить консультацию

Назначение

Protecta FR Board — огнезащитная плита из каменной ваты высокой плотности, покрытая абляционным составом Protecta FR Coating с одной (1-S) или с двух (2-S) сторон. Её применяют для заделки крупных проёмов — больше 30 мм — в противопожарных стенах и перекрытиях, через которые проходят сразу несколько кабелей, лотков, шинопроводов и труб, а также для линейных швов между разными основаниями, например огнезащитных отсечек за облицовкой и фасадами. Покрытие снижает газопроницаемость ваты, задерживает горячие газы и уменьшает нагрев необогреваемой стороны и теплопередачу по коммуникациям. На объекте плиту всегда применяют вместе с герметиком FR Acrylic по периметру и вокруг коммуникаций, пластиковые трубы дополнительно защищают обмоткой FR Pipe Wrap, а позже в заделку можно добавить новые коммуникации. По данным производителя, система достигает EI 240 (при накладном монтаже на поверхность стены — до EI 120); из тех же плит собирают перегородки FR Board Partition Wall (до EI 60), противопожарные барьеры под фальшполами (до EI 120) и в кровельных пустотах (до EI 60).

Технические характеристики

Показатель Значение
Тип материала плита из каменной ваты высокой плотности с заводским абляционным покрытием Protecta FR Coating с одной (1-S) или двух (2-S) сторон; поверхность ребристая, по запросу — гладкая; без галогенов, с фунгицидами
Размеры и исполнения 1200 × 600 мм; толщина 50 мм (1-S и 2-S), 60, 80 и 100 мм (2-S)
Плотность плита — 160 кг/м³ (150–170 кг/м³); покрытие — 1,3–1,4 кг/л
Цвет белая поверхность, зелёная сердцевина
Теплопроводность 0,038 Вт/(м·К)
Эластичность средняя, 7,5 %
Отверждение герметика и покрытия на объекте плёнка — не более 25 мин, отлип — не более 75 мин, полное отверждение — 3–5 сут в зависимости от толщины и температуры
Размеры заделок в стенах — высота до 1200 мм при неограниченной ширине (в гипсокартонных стенах — со сплошными стойками с шагом не более 2400 мм); в перекрытиях — 1200 × 2400 мм (испытано), 1200 × 12 000 мм или шириной до 800 мм при любой длине; для решений с проёмом 1200 × 600 мм — 600 × 6000 мм или шириной до 400 мм при любой длине
Проходящие коммуникации кабели и кабелепроводы, кабельные лотки, шинопроводы, стальные (и чугунные), медные, металлопластиковые и газовые трубы, трубы ПВХ, ПЭ, ПП, полибутиленовые и композитные, системы PEX «труба в трубе», гильзы FR Service Transit; металлические трубы под углом 90–45°
Конструкции каркасные стены от 75 мм (стальные или деревянные стойки), стены из массивной древесины и CLT от 100 мм, массивные стены от 75 мм (бетон, газобетон, кладка от 650 кг/м³), массивные и деревянные перекрытия от 150 мм; многопустотные плиты и ребристые настилы; минимальная толщина зависит от решения ETA
Расстояния и крепление между соседними заделками — не менее 100 мм, от коммуникации до края заделки — не менее 25 мм; между коммуникациями расстояние не нормируется, кроме труб с FR Pipe Wrap (не менее 30 мм); коммуникации закрепляют не дальше 450 мм от верха перекрытия и 270 мм от обеих сторон стены
Основания бетон, кирпич, кладка, сталь, древесина, гипс, стекло, пластики и большинство непористых поверхностей; не в прямом контакте с битумом; металл, соприкасающийся с плитой, защищают от коррозии
Звукоизоляция линейный шов шириной до 120 мм одной плитой 50 или 60 мм 2-S — Rw 55 дБ; крупная заделка одной плитой — Rw 29 дБ, двумя плитами — Rw 52 дБ, двумя плитами с зазором 50 мм — Rw 53 дБ (EN ISO 10140-2, Warringtonfire)
Воздухопроницаемость испытание по EN 1026:2016 (Warringtonfire): около 0,03 м³/ч при 100 Па и около 1,0 м³/ч при 600 Па
Класс реакции на огонь D-s1, d0 (EN 13501-1) — для проёмов любого размера; C-s1, d0 — при высоте (в горизонтальных заделках — ширине) до 600 мм
Условия монтажа и эксплуатации монтаж — от +5 до +50 °C; эксплуатация — от −30 до +80 °C после отверждения; категория долговечности Y1 (отрицательные температуры, УФ и влажность без прямого дождя; включает Y2, Z1, Z2); в постоянно влажных зонах герметик и обмотки дополнительно покрывают FR Coating
Огнезащитная эффективность до EI 240 (EN 1366-1, -3, -4, -12 с EN 1363-1); накладной монтаж на поверхность стены — до EI 120; перегородка FR Board Partition Wall — до EI 60 / E 90 по EN 1364-1
Сертификаты и одобрения европейские технические оценки ETA 22/0733 (19.12.2024) и ETA 22/0771 (29.11.2024) — UL International (Netherlands) B.V., по EAD 350454-00-1104 и EAD 350141-00-1106; ETA 23/0496 для перегородок (ETA-Danmark, 22.08.2023, EAD 210005-00-0505); британские UKTA 22/0034 и 22/0025; сертификат постоянства характеристик 2531-CPR-CXO10130 (DBI Certification); декларация характеристик PS-14013; маркировка CE и UKCA, сертификат UL-EU; экологические декларации EPD для 1-S и 2-S
Эмиссия французский класс A+, Blue Angel (DE-UZ 123), финский M1, BREEAM (уровень Exemplary), WELL, LEED v4.1 и др. (Normec Product Testing)
Упаковка на поддоне: 80 плит толщиной 50 мм, 72 — 60 мм, 50 — 80 мм, 40 — 100 мм
Срок хранения длительный, при +5…+30 °C
Срок службы не менее 25 лет при соблюдении условий (по декларации — 10 лет расчётных и 25 лет при соблюдении инструкций; на странице продукта — 30 лет)

На что обратить внимание

  • Плиту всегда применяют в системе: зазоры, стыки и периметр заделывают FR Acrylic, пластиковые трубы — с обмоткой FR Pipe Wrap, а металлические трубы и кабели в ряде решений дополнительно окрашивают Service Coat FR-1.
  • По странице продукта суммарное сечение коммуникаций с изоляцией не должно превышать 60 % площади проёма, а в сообщении об обновлении 2025 г. производитель пишет о снятии ограничения по сечению — проверяем по действующей ETA.
  • На горизонтальную заделку без коммуникаций нельзя наступать; общие правила монтажа в 2025 г. изменились — работаем по актуальной инструкции.
  • Перегородка FR Board Partition Wall предназначена для технических помещений, чердаков и коллекторов (высота до 4 м, шаг стоек до 1,32 м, монтаж с одной стороны), но не для общественных зон.
  • Конструкцию узла — тип и глубину заполнения, ширину шва, необходимость подложки — под требуемый предел огнестойкости подбираем по одобренным решениям производителя под ваш объект.
  • Технические листы одного продукта различаются по регионам выпуска: сверяйте данные по листу той версии, которая будет поставлена.
  • Зарубежные сертификаты и допуски не заменяют национальных требований — наличие документов для Узбекистана и других стран Центральной Азии уточняйте до заказа.

Источник данных: технический лист производителя Protecta FR Board (Technical Data Sheet к ETA 22/0733, ETA 22/0771, UKTA 22/0034 и 22/0025), ред. 06.2026, англоязычная версия, а также технический лист FR Board as Partition Wall (к ETA 23/0496, ред. 08.2023), норвежская декларация характеристик PS-14013 (ред. 8, 06.2025), страницы продуктов FR Board, FR Board Partition Wall, Raised Access Floor Barrier и FR Membrane Barrier и сообщение производителя об обновлении (02.2025). Перед заказом сверяйте с актуальной редакцией.
