Protecta FR Collar

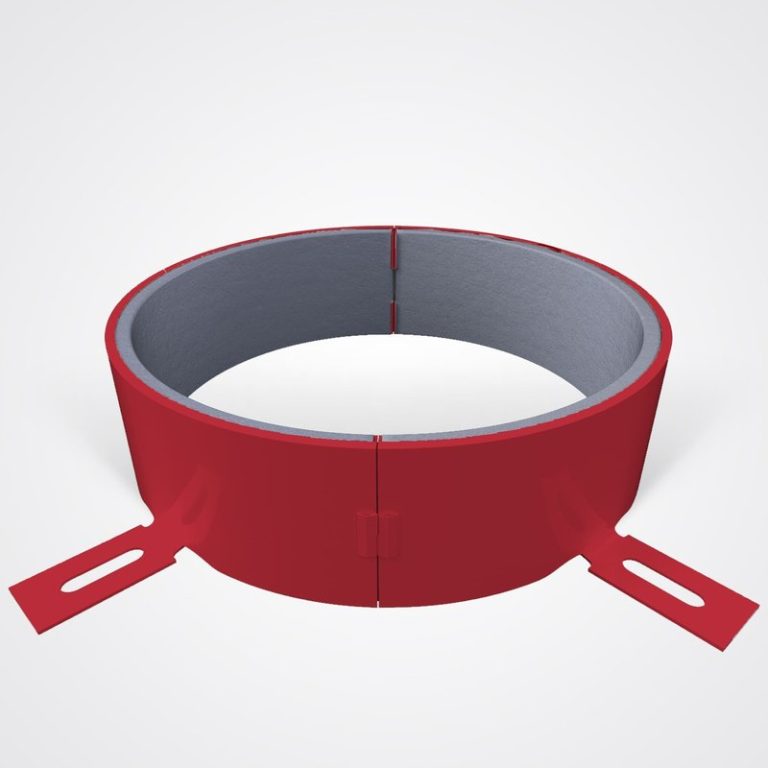

Protecta FR Collar — упаковка

Производитель: Protecta
Раздел: Огнезащита проходок

Получить консультацию

Назначение

Protecta FR Collar — противопожарная муфта для проходок труб через стены и перекрытия: разъёмный круглый корпус из стали толщиной 1 мм с порошковым покрытием белого или красного цвета, внутри которого уложен быстро вспучивающийся графитовый материал. Корпус раскрывается на две половины, защёлкивается вокруг трубы замком «slide-lock» и крепится к стене или перекрытию стандартным крепежом, а там, где шуруп не поставить, — клеем Protecta FR Adhesive. При пожаре вкладыш начинает расширяться примерно со 105 °C и перекрывает отверстие, которое остаётся после размягчения пластиковой трубы или горючей изоляции. Муфты применяют в гипсокартонных, кирпичных и бетонных стенах, бетонных и композитных перекрытиях и в конструкциях из массивной древесины (CLT); по данным производителя, класс огнестойкости — от EI 30 до EI 240, испытания проведены и при открытых концах труб (U/U). Муфты выпускаются двух высот, чтобы под нужный класс не переплачивать за более высокую.

Технические характеристики

Показатель Значение
Тип материала разъёмная противопожарная муфта: корпус из стали 1 мм с порошковым покрытием (белый или красный) и замком «slide-lock», вкладыш из вспучивающегося графита (антрацит)
Размеры под трубы Ø32–400 мм: Ø32–110 мм — высота 30 или 50 мм, Ø125–200 мм — 60 мм, Ø250 и 315 мм — 75 мм, Ø400 мм — 100 мм; красные муфты — до Ø160 мм
Вспучивание начинается при 105 °C; кратность 17 : 1; давление 65,4 Н; обычное время — менее 2 мин
Графитовый вкладыш 1,4 кг/м² на 1 мм толщины, плотность 1409 кг/м³
Трубы и коммуникации ПВХ (ПВХ-U, ПВХ-C по EN 1329-1, EN 1452-2, EN 1453-1, EN 1566-1), ПП (EN 1451-1, DIN 8077/8078), ПЭ (EN 1519-1, EN 12201-2, EN 12666-1), АБС (EN 1455-1), SAN+ПВХ (EN 1565-1), PEX «труба в трубе», металлопластиковые трубы, стальные и медные трубы со сквозной горючей изоляцией, пучки кабелей, кабелепроводы, прямоугольные пластиковые короба
Конструкции каркасные стены от 75 мм (стальные стойки, не менее одного слоя плит 12,5 мм с каждой стороны), стены из массивной древесины и CLT от 100 мм, массивные стены от 75 мм (бетон, газобетон, кладка от 650 кг/м³; по обновлению 2023 г. — от 350 кг/м³), массивные и деревянные перекрытия от 150 мм (ребристые — тоньше по инструкции), композитные перекрытия
Монтаж муфту устанавливают вокруг трубы и крепят к стене или перекрытию стандартным крепежом, с одной или двух сторон — по решению; зазор вокруг трубы, где это требуется, заделывают FR Acrylic или подложкой; у стены или пола допускается половина корпуса; трубу меньшего диаметра можно поставить в муфту большего размера (до Ø160 мм), в том числе трубы до Ø50 мм под углом 90–45°
Совместимость с ХПВХ герметик FR Acrylic, применяемый с муфтой, по испытаниям Intertek не влияет на трубы из ХПВХ (например, BlazeMaster)
Звукоизоляция Rw 58 дБ (Rw (C; Ctr) = 58 (0; −3) дБ; односторонняя муфта на трубе ПВХ 160 × 3,2 мм, EN ISO 10140-2, Exova BM TRADA)
Условия монтажа и эксплуатации монтаж муфты — от −20 до +50 °C, герметика — от +5 до +50 °C; эксплуатация муфты — от −40 до +80 °C, герметика — от −20 до +70 °C; категория долговечности Z2 (внутри помещений, без отрицательных температур)
Огнезащитная эффективность от EI 30 до EI 240 в зависимости от вида трубы, диаметра, изоляции, кольцевого зазора и конструкции (EN 1366-3 с EN 1363-1), в том числе при открытых концах труб (U/U)
Класс реакции на огонь к изделию не применяется (по декларации)
Сертификаты и одобрения европейская техническая оценка ETA 22/0752 (UL International (Netherlands) B.V., 27.04.2023) по EAD 350454-00-1104, британская UKTA 22/0026; сертификат постоянства характеристик 2531-CPR-CXO10135 (DBI Certification); декларация характеристик PS-14011; маркировка CE и UKCA, сертификат UL-EU, свидетельство соответствия ОАЭ, оценки для Австралии и Новой Зеландии; экологическая декларация EPD
Упаковка в коробке: Ø32–110 мм — по 24 шт., Ø125 мм — 20 шт., Ø140 и 160 мм — по 12 шт., Ø200–315 мм — по 2 шт., Ø400 мм — 1 шт.
Срок хранения не ограничен при правильном хранении, при +5…+30 °C
Срок службы 30 лет и более (по декларации — 10 лет расчётных и 30 лет внутри помещений без солнца и влаги)

На что обратить внимание

  • Муфты высотой 30 мм дешевле, но дают меньшие классы, чем 50-миллиметровые, — высоту выбирают по утверждённому решению, а не по диаметру.
  • Как правило, в одном проёме одна труба; исключения — пучки кабелей, PEX «труба в трубе» и кабелепроводы.
  • В сообщении производителя об обновлении 2023 г. упомянуто повышение категории долговечности до Z1, а лист и декларация указывают Z2 — для влажных помещений уточняем по действующей ETA.
  • Для канализационных и водосточных труб класс зависит от условий на концах трубы при испытании; муфты испытаны с открытыми концами (U/U), что по правилам EN 1366-3 покрывает и остальные варианты.
  • Конструкцию узла — тип и глубину заполнения, ширину шва, необходимость подложки — под требуемый предел огнестойкости подбираем по одобренным решениям производителя под ваш объект.
  • Технические листы одного продукта различаются по регионам выпуска: сверяйте данные по листу той версии, которая будет поставлена.
  • Зарубежные сертификаты и допуски не заменяют национальных требований — наличие документов для Узбекистана и других стран Центральной Азии уточняйте до заказа.

Источник данных: технический лист производителя Protecta FR Collar (Technical Data Sheet к ETA 22/0752 и UKTA 22/0026), ред. 08.2023, англоязычная версия, а также норвежская декларация характеристик PS-14011 (ред. 7, 12.2023), страница продукта на сайте Protecta и сообщение производителя об обновлении (08.2023). Перед заказом сверяйте с актуальной редакцией.
