Protecta FR Damper

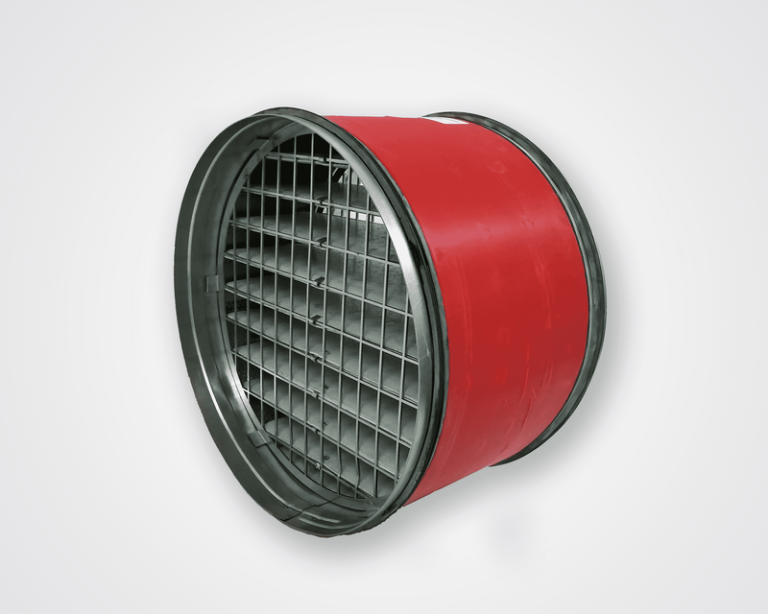

Protecta FR Damper — упаковка

Производитель: Protecta
Раздел: Огнезащита воздуховодов

Получить консультацию

Назначение

Protecta FR Damper — безмеханический («химический») огнезадерживающий клапан для воздуховодов, проходящих через противопожарные стены и перекрытия. Это корпус из оцинкованной стали с горизонтальными стальными ламелями, покрытыми вспучивающимся графитом: при нагреве примерно от 100 °C графит начинает расширяться и к 160 °C полностью перекрывает сечение, на что уходит от 50 с до 2 мин. Клапан не требует электропитания, приводов и обслуживания, ставится внутри воздуховода (длина корпуса 150 мм), поэтому сразу за заделкой можно монтировать отводы, а изоляция воздуховода не нужна. Он закрывается только в зоне пожара, а в остальной части здания вентиляция продолжает удалять дым (принцип «закрыть внутри и вытянуть наружу»), и удерживает температуру в сети воздуховодов ниже 120 °C. Проём вокруг клапана заделывают огнезащитными материалами Protecta, причём в один проём можно завести несколько воздуховодов, а также кабели, лотки и трубы. Изделие запатентовано (US 10,627,131) и сертифицировано по схеме UL-EU.

Технические характеристики

Показатель Значение
Тип материала безмеханический огнезадерживающий клапан: корпус из оцинкованной стали, горизонтальные стальные ламели с покрытием из вспучивающегося графита; красная полоса отмечает место огнезащитной заделки
Размеры круглые Ø63, 80, 100, 125, 160, 200, 250, 315, 400, 500, 630, 800, 1000 и 1250 мм; длина 150 мм плюс нахлёст для соединения с воздуховодом (по заказу — длиннее или короче); прямоугольные — по размерам заказчика
Масса от 0,51 кг (Ø63 мм) до 74 кг (Ø1250 мм)
Графитовое покрытие ламелей толщина 1,6 мм, плотность 2,6 кг/л, кратность вспучивания 15,5–17
Срабатывание начало вспучивания — 100 °C, полное закрытие — 160 °C, время до полного закрытия — от 50 с до 2 мин; при пожаре выдерживает перепад давления не менее 300 Па
Аэродинамика и шум свободное сечение — 84,2–85,4 %; потери давления — по таблицам листа для скоростей воздуха до 8–21 м/с (EN 1751:2014); уровни звуковой мощности — по EN ISO 5135:1998
Герметичность корпуса класс C по EN 1751 для круглых клапанов с уплотнителями (испытания BRE); у прямоугольных — по классу выбранного замкового соединения
Соединения по EN 1506:2007 — под стандартные элементы воздуховодов; клапан крепится внутри воздуховода, с одной стороны можно установить решётку
Установка стены из гипсокартона, кладки и бетона, деревянные стены, бетонные и деревянные перекрытия; клапан ставят в огнезащитную заделку и присоединяют воздуховод либо сначала соединяют с воздуховодом и затем заделывают проём материалами Protecta (FR Acrylic, FR Putty Cord, FR Board, EX Mortar)
Звукоизоляция заделки FR Putty Cord — Rw 67 дБ, FR Acrylic — выше 62 дБ, FR Board — 52 дБ, EX Mortar — выше 48 дБ (без учёта шума, проходящего по воздуховоду)
Нагрузка на заделку в перекрытии для EX Mortar глубиной 100 мм: удар мягким телом 500/700 Н·м, твёрдым — 6/10 Н·м, сосредоточенная нагрузка 15 кН (ETAG 026-2)
Условия монтажа и эксплуатации монтаж — от +5 до +50 °C; эксплуатация — категория Z2: относительная влажность до 85 %, от +5 до +40 °C
Обслуживание не требуется; при постоянной работе вентиляции пыль в клапане не накапливается, при необходимости его очищают пылесосом; кухонные воздуховоды оснащают жироуловителями с регулярной очисткой
Огнезащитная эффективность испытания по EN 1366-12:2014 и EN 1363-1:2012; технический лист составлен к сертификату UL-EU-01028-CPR, класс огнестойкости в открытых документах производителя не приведён
Сертификаты и одобрения сертификат UL-EU-01028-CPR; патент US 10,627,131; для BREEAM — заделки с эмиссией классов EC1PLUS или M1; экологическая декларация EPD
Упаковка 1 клапан в коробке
Хранение при +5…+30 °C
Срок службы более 50 лет — на весь срок службы вентиляционной системы

На что обратить внимание

  • Клапан закрывается только при нагреве: холодный дым до 100 °C он пропускает, что используют для дымоудаления, но противодымную защиту здания проектируют отдельно; производитель рекомендует резервное питание вентустановки и обводную линию фильтров, чтобы дым их не забил.
  • Класс огнестойкости в открытых документах не указан — сертификат UL-EU и решение под конкретный проём и воздуховод запрашиваем у производителя, а соответствие местным требованиям к огнезадерживающим клапанам проверяем до проектирования.
  • После срабатывания клапан, как и любой сработавший огнезащитный элемент, подлежит замене; проверить его «вхолостую», как электрический клапан, нельзя и не требуется.
  • Технический лист датирован 04.2020: перед заказом уточняем актуальные размеры, вес и исполнение для прямоугольных воздуховодов.
  • Конструкцию узла — тип и глубину заполнения, ширину шва, необходимость подложки — под требуемый предел огнестойкости подбираем по одобренным решениям производителя под ваш объект.
  • Технические листы одного продукта различаются по регионам выпуска: сверяйте данные по листу той версии, которая будет поставлена.
  • Зарубежные сертификаты и допуски не заменяют национальных требований — наличие документов для Узбекистана и других стран Центральной Азии уточняйте до заказа.

Источник данных: технический лист производителя Protecta FR Damper (Technical Data Sheet к UL-EU-01028-CPR), ред. 04.2020, англоязычная версия, а также норвежский технический лист Brannspjeld (ред. 2020), страница продукта на сайте Protecta и статья производителя о клапане на норвежском сайте Protecta (2025). Перед заказом сверяйте с актуальной редакцией.
