Protecta FR Graphite Plate

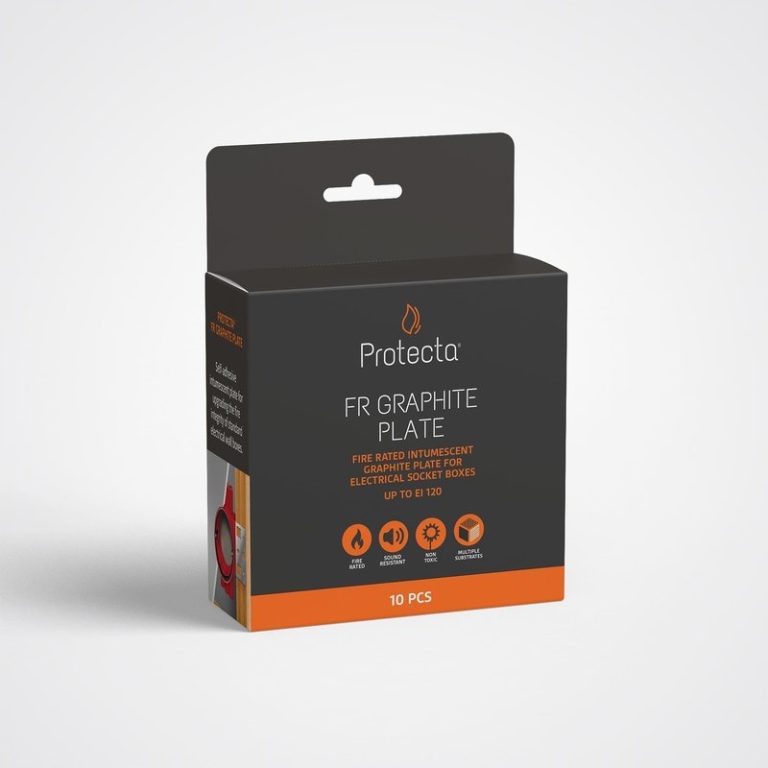

Protecta FR Graphite Plate — упаковка

Производитель: Protecta
Раздел: Огнезащита проходок

Получить консультацию

Назначение

Protecta FR Graphite Plate — заранее нарезанная самоклеящаяся пластина из вспучивающегося графитового материала толщиной около 3,8 мм. Она восстанавливает огнестойкость каркасных (гипсокартонных) стен в местах, где установлены пластиковые подрозетники и распаечные коробки. Пластину приклеивают на дно коробки так, чтобы она не закрывала ввод кабелей; при пожаре она быстро расширяется, заполняет коробку и не пропускает огонь в стену, а также через трубки между коробками. Коробки можно ставить «спина к спине», вплотную друг к другу и на деревянные или стальные закладные, в стенах с изоляцией и без неё; испытаны разные кабели и трубки между коробками, в том числе пустые резервные. По данным производителя, в зависимости от модели коробки, размера пластины и конструкции стены класс огнестойкости — от EI 30 до EI 120; решения подтверждены для коробок ELKO, ABB, Schneider Electric, Etman, FUGA, Rutab и британских стандартных подрозетников.

Технические характеристики

Показатель Значение
Тип материала самоклеящаяся пластина из вспучивающегося графита, нарезанная под тип коробки и готовая к установке
Толщина и масса около 3,8 мм; 5,1 кг/м²; плотность 1409 кг/м³
Цвет и поверхность светло-серая с серебристыми вкраплениями; фактурная, одна сторона матовая, другая — полуматовая
Вспучивание кратность 17 : 1; давление 65,4 Н; оптимальное время — около 2 мин при 550 °C
Размеры пластин по модели коробки: прямоугольные — от 25 × 7 мм до 110 × 60 мм, круглые — Ø59 мм, фигурные — по форме коробки; для части коробок ставят по нескольку пластин (в листе — таблица для каждой модели)
Конструкции каркасные стены от 75 мм на стальных или деревянных стойках, обшивка не менее одного слоя плит 12,5 мм с каждой стороны; часть решений — для стен от 100 мм; стена должна иметь требуемый класс по EN 13501-2
Расстояния коробки можно ставить вплотную, «спина к спине», рядом и только с одной стороны стены (когда проводка продолжается внутри стены)
Монтаж коробку устанавливают по инструкции её изготовителя на стойку, деревянную закладную или стальную пластину; зазор вокруг коробки минимальный, щели заполняют гипсовой шпатлёвкой или FR Acrylic; поверхности чистые и сухие; снимают защитную бумагу и приклеивают пластину на дно коробки, не перекрывая вводы кабелей
Звукоизоляция Rw 69 дБ — пластины с одной стороны стены, 68 дБ — с двух (EN ISO 10140-2, Warringtonfire)
Условия монтажа и эксплуатации монтаж — при температуре выше 0 °C, отверждения не требует; категория долговечности Z2 (внутри помещений, влажность ниже 85 %, без отрицательных температур)
Огнезащитная эффективность от EI 30 до EI 120 в зависимости от модели коробки, размера пластины и конструкции стены (EN 1366-3 с EN 1363-1); для отдельных коробок — E 60–E 120 при более низком EI
Класс реакции на огонь к изделию не применяется (по декларации)
Сертификаты и одобрения европейская техническая оценка ETA 22/0033 (UL International (Netherlands) B.V., 15.03.2022) по EAD 350454-00-1104; сертификат постоянства характеристик 2531-CPR-CXO10138 (DBI Certification); декларация характеристик PS-16009; маркировка CE; экологическая декларация EPD
Упаковка обычно 10 пластин в коробке
Срок хранения не ограничен при правильном хранении, при +5…+30 °C
Срок службы 50 лет и более

На что обратить внимание

  • Решение действует только для конкретной модели коробки в конкретной стене: перед заказом проверяем, есть ли выбранный подрозетник в таблице производителя.
  • Пластина не должна перекрывать вводы кабелей и трубок; зазор между коробкой и обшивкой заделывают гипсовой шпатлёвкой или FR Acrylic.
  • В 2022 г. допуск расширен: британские стандартные подрозетники до EI 120 и крепление коробок к деревянным закладным.
  • Конструкцию узла — тип и глубину заполнения, ширину шва, необходимость подложки — под требуемый предел огнестойкости подбираем по одобренным решениям производителя под ваш объект.
  • Технические листы одного продукта различаются по регионам выпуска: сверяйте данные по листу той версии, которая будет поставлена.
  • Зарубежные сертификаты и допуски не заменяют национальных требований — наличие документов для Узбекистана и других стран Центральной Азии уточняйте до заказа.

Источник данных: технический лист производителя Protecta FR Graphite Plate (Technical Data Sheet к ETA 22/0033), ред. 04.2022, англоязычная версия, а также норвежская декларация характеристик PS-16009 (ред. 3, 04.2024), страница продукта на сайте Protecta и сообщение производителя о расширении допуска (2022). Перед заказом сверяйте с актуальной редакцией.
