Sikadur-42 Grout-Pak PT
Назначение
Sikadur-42 Grout-Pak PT — трёхкомпонентная эпоксидная система Sika со 100 % сухого остатка, поставляемая в готовых дозированных комплектах и предназначенная для защиты анкерных узлов преднапряжённых канатов и стержней. Её заливают в закладные коробки (ниши) анкеров на сегментных мостах, где материал должен быть непроницаемым, стойким к химическим воздействиям, коррозии, ударам и напряжениям. Состав нечувствителен к влаге, мало разогревается при больших заливках, долго остаётся рабочим и при этом быстро набирает прочность — при 23 °C до 117 МПа через 28 суток. Эффективная площадь опирания превышает 95 %, усадка и расширение минимальны. Производитель допускает работу с системой только опытным специалистам.
Технические характеристики
| Показатель | Значение |
|---|---|
| Тип материала | трёхкомпонентная эпоксидная система, 100 % сухого остатка, нечувствительная к влаге: эпоксидная смола (A и B) и заполнитель (C); цвет — тёмно-серый |
| Соотношение компонентов | A : B : C = 3,6 : 1 : 34 по массе; твёрдое : жидкое = 7,4 : 1; смешивают только полные комплекты |
| Толщина слоя | от 25 мм (1 in) до 305 мм (12 in) |
| Жизнеспособность | около 90 мин; время гелеобразования — около 3,25 ч (ASTM D2471, 23 °C) |
| Пиковая экзотермия | 48 °C (118 °F) на образце 330 × 254 × 152 мм (ASTM D2471) |
| Прочность на сжатие | ASTM C579, отверждение и испытание при указанной температуре: при 23 °C — 16 ч — 68,9 МПа (10 000 psi); 1 сут — 75,8 МПа (11 000 psi); 7 сут — 103,4 МПа (15 000 psi); 28 сут — 117,2 МПа (17 000 psi); при 32 °C — 8 ч — 56,5 МПа (8200 psi); 28 сут — 120,7 МПа (17 500 psi); при 4 °C (40 °F) — 3 сут — 44,8 МПа (6500 psi); 28 сут — 75,9 МПа (11 000 psi) |
| Модули упругости | при сжатии через 7 сут — ≈ 17,9 ГПа (2600 ksi), ASTM C469; при изгибе — ≈ 9,7 ГПа (1400 ksi), ASTM C580 |
| Изгиб и растяжение | через 7 сут при 23 °C: на изгиб — 25,5 МПа (3700 psi), ASTM C580; на растяжение — 15,2 МПа (2200 psi), ASTM C307 |
| Сцепление | через 7 сут, влажное отверждение (ASTM C882 в модификации): с бетоном — 21,4 МПа (3100 psi); со сталью — 24,8 МПа (3600 psi) |
| Деформативность | усадка через 7 сут — 0,022 % (ASTM C531); ползучесть под нагрузкой 2,7 МПа (400 psi) при 60 °C — 0,0085 / 0,0086 / 0,0093 мм/мм через 1 / 7 / 28 сут (ASTM C1181); термосовместимость с бетоном — испытание пройдено, 5 циклов (ASTM C884) |
| Теплостойкость и водопоглощение | температура изгиба под нагрузкой 1,8 МПа (264 psi) через 7 сут — 52 °C (125 °F), ASTM D648; водопоглощение через 7 сут (кипячение 2 ч) — 0,04 % (ASTM C413) |
| Эффективная площадь опирания | более 95 % (ASTM C1339) |
| Требования к основанию | бетон старше 28 сут (в зависимости от требуемой прочности), не ниже 20,7 МПа (3000 psi) и стабильный по размерам; поверхность прочная, чистая, сухая или матово-влажная, без воды и льда; загрязнения, цементное молочко и покрытия удаляют механически (абразивоструйная обработка, бучардирование); сталь очищают от ржавчины до степени Sa 2½, для максимального сцепления — абразивоструйно до чистого металла, и подливают сразу, пока не началось окисление |
| Смешивание | всё содержимое компонентов A и B выливают в ёмкость около 19 л и перемешивают 30 с мешалкой Jiffy (лопасть 127 мм) на дрели 400–600 об/мин, не вовлекая воздух; затем медленно вводят весь компонент C и перемешивают до однородности, около 5 мин |
| Опалубка и укладка | опалубку полностью герметизируют, съёмную покрывают плёнкой или разделительным составом; напор жидкой подливки — около 50 мм (2 in), удобна загрузочная коробка; подливку подают только с одной стороны; по периметру закладной коробки делают отверстия для выхода воздуха; материал должен подняться чуть выше низа опорной плиты; выступающие анкерные болты обматывают неопреновой пеной; на больших заливках — деформационные швы через 0,9–1,2 м в каждом направлении |
| Ограничения | температура основания и воздуха — не ниже 4 °C (40 °F); разбавлять нельзя — растворители нарушают отверждение; после отверждения материал паронепроницаем; закладную коробку защищают от солнца и дождя не менее 24 ч до подливки и до отлипа; холодный материал приходится продвигать цепями и штыкованием; цвет может меняться от освещения и ультрафиолета |

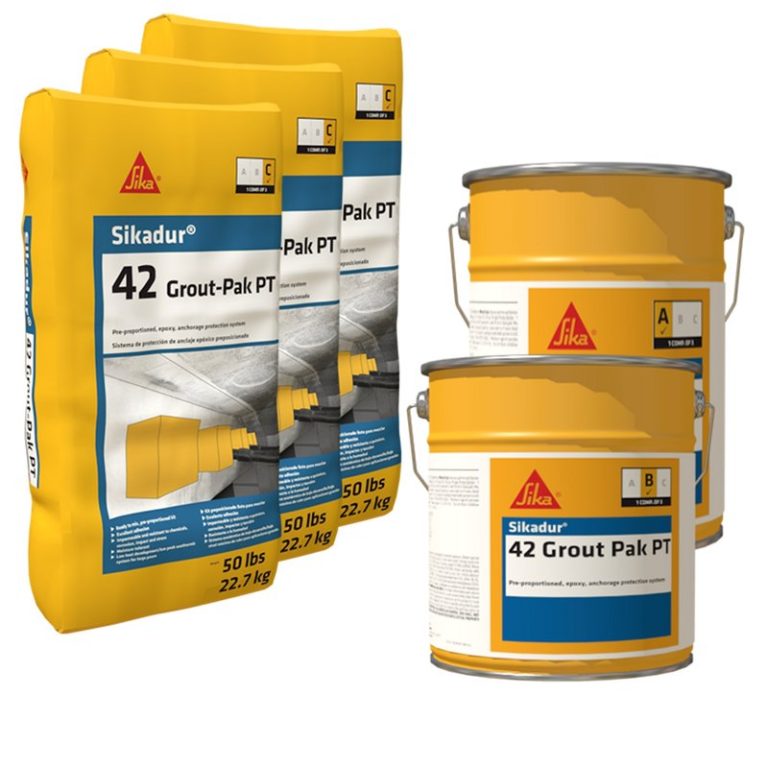

| Упаковка | комплект 0,5 ft³ (≈ 14 л): эпоксидная смола (компоненты A и B) и 22,7 кг (50 lb) заполнителя (компонент C) в многослойном мешке |
| Срок и условия хранения | 2 года в оригинальной закрытой таре; хранить сухим при 4–35 °C (40–95 °F), перед применением выдерживать при 24–29 °C (75–85 °F); компонент C беречь от влаги |
На что обратить внимание
- Это специальная система для защиты анкерных узлов преднапряжённых канатов; для подливки опорных плит, где нужна лучшая растекаемость, производитель рекомендует стандартный Sikadur-42 Grout-Pak.
- Минимальная толщина заливки — 25 мм, максимальная — 305 мм.
- Закладную коробку защищают от солнца и дождя не менее суток до подливки и до отлипа материала.
- Смешивают только полные комплекты и не разбавляют растворителями.
- Коэффициент температурного расширения в карточку не перенесён: метрические значения в листе пересчитаны с ошибкой — уточняем у производителя.
- Лист выпущен североамериканским подразделением Sika — наличие продукта и региональной версии в Центральной Азии уточняют до заказа.
- Стойкость к конкретной среде подтверждаем по опросному листу: вещество, концентрация, температура и режим.
- Технические листы одного продукта различаются по регионам выпуска: сверяйте данные по листу той версии, которая будет поставлена.
- Зарубежные сертификаты и допуски не заменяют национальных требований — наличие документов для Узбекистана и других стран Центральной Азии уточняйте до заказа.
Источник данных: технический лист производителя Sikadur-42 Grout-Pak PT (Product Data Sheet), ред. 03.2020 (версия 01.02), англоязычная версия для США. Значения, пересчитанные из американских единиц в метрические, приведены с исходными в скобках. Перед заказом сверяйте с актуальной редакцией.
