Ankerlash va ankerlarni qorishma bilan mahkamlash: qorishmalar va anker smolalari

Ankerni betonga mahkamlashning ikki usuli

Poydevor boltini, shpilkani yoki armatura chiqigʻini betonga tubdan farq qiladigan ikki usulda mahkamlash mumkin. Birinchisi — ankerni betonlash vaqtida qoldirilgan anker uyasiga (gilzaga) yoki keng teshikka oʻrnatib, atrofidagi boʻshliqni oquvchan quyma qorishma (podlivka) bilan toʻldirish. Ikkinchisi — tayyor betonda sterjen diametridan biroz kattaroq teshik parmalab, ankerni kartrijdagi inyeksion smola bilan yelimlash. Ikkala usul ham ishonchli, biroq ular turli vazifalarga moʻljallangan va turlicha tayyorgarlikni talab qiladi.

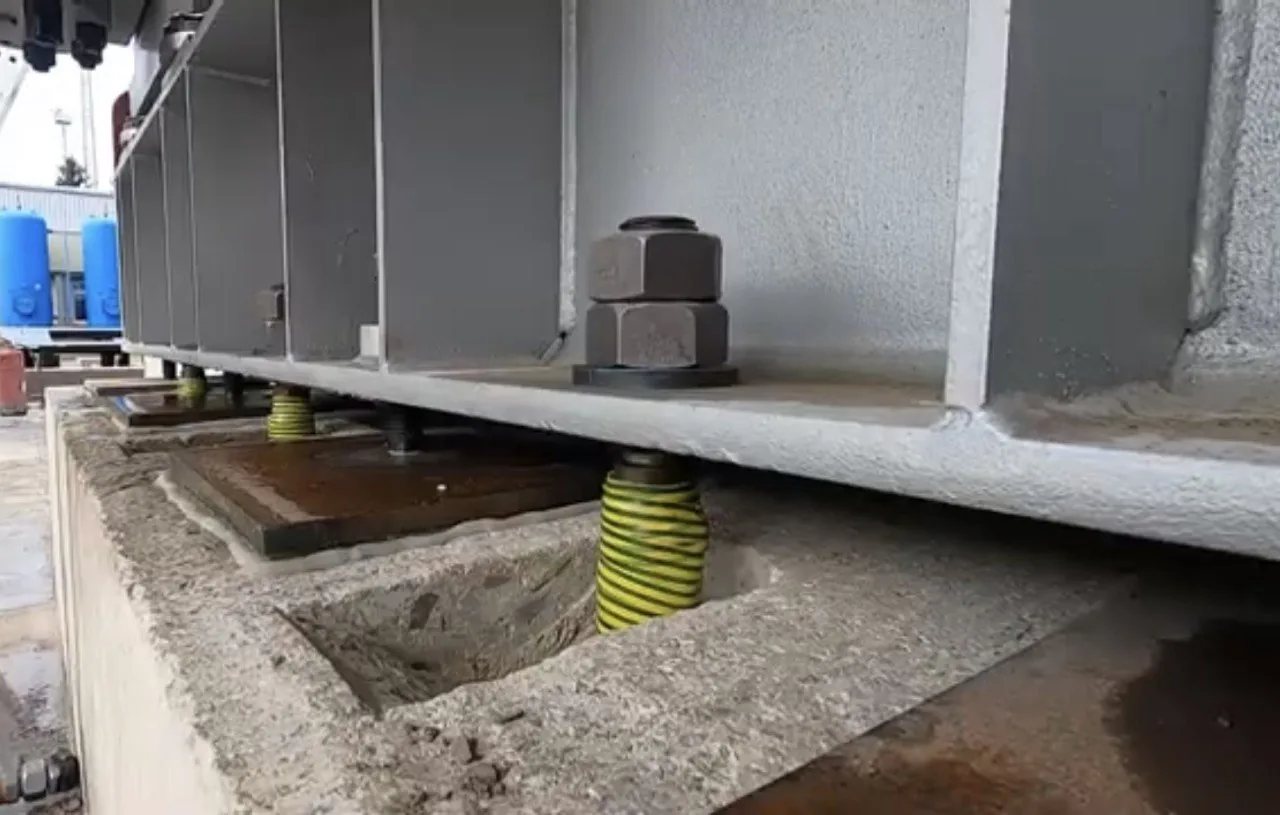

Anker uyalari va gilzalarga quyma qorishma quyish

Bu uskunalar va kolonnalar poydevorlari uchun klassik usul: anker boltlari joyida shablonga oʻrnatiladi, rostlanadi va monolitlanadi. Bunda tayanch plitalar ostiga quyiladigan kirishmaydigan sementli yoki epoksid quyma qorishmalarning aynan oʻzi ishlatiladi — koʻplab texnik varaqalarda ankerlash vazifalar qatorida toʻgʻridan-toʻgʻri koʻrsatilgan (masalan, SikaGrout-212, Mapefill R, Conbextra GP, Five Star Grout, Chockfast Gray varaqalarida). Bu vazifa uchun Yevropa tarkiblari koʻpincha EN 1504-6 «Armaturani ankerlash» standarti boʻyicha sinovdan oʻtkaziladi; undagi koʻrsatkichlardan biri — sugʻurib olishda sterjenning siljishi.

Nimalarga eʼtibor berish kerak

• Anker uyasining tozaligi. Devorlardagi axlat, suv, muz va sement suti tishlashishni pasaytiradi. Sika Sikadur-42 texnik varaqasida epoksid tarkib quyilishidan oldin anker uyalari va gilzalardan suv chiqarib tashlanishini alohida talab qiladi.
• Anker uyasining oʻlchami. Bolt atrofidagi tirqish tanlangan quyma qorishma uchun ruxsat etilgan minimal qatlam qalinligidan kam boʻlmasligi kerak, aks holda material boʻshliqni toʻldira olmaydi.
• Boltning erkin uzunligi. Agar loyihada ankerni taranglash koʻzda tutilgan boʻlsa, bolt faqat quyma qorishmadan yuqoridagi qismida emas, balki butun hisobiy uzunligi boʻyicha choʻzilishi uchun uning bir qismi gilza yoki oʻram bilan ajratiladi.
• Quyish tartibi. Anker uyalari loyiha koʻrsatmasiga koʻra plita ostiga quyma qorishma quyishdan oldin yoki u bilan bir vaqtda toʻldiriladi. Havoni siqib chiqarish uchun bir tomondan quyiladi.
• Asos namligi. Sementli quyma qorishma uchun anker uyasining devorlari suvga toʻyintiriladi va ortiqcha suv olib tashlanadi; epoksid qorishma uchun esa, agar texnik varaqa nam asosga ruxsat bermasa, ular quritiladi.

Inyeksion anker smolalari

Anker smolalari anker tayyor konstruksiyaga oʻrnatiladigan hollarda qoʻllaniladi: uskunani mavjud polga mahkamlash, qoʻshimcha boltlar, konstruksiyalarni davom ettirish uchun armatura chiqiqlari. Kimyoviy tarkibi boʻyicha asosiy turlari — sof epoksid (sekin qotadi, yuk koʻtarish qobiliyati yuqori, ishlash vaqti uzoq), vinilefir va epoksiakrilat (tez qotadi, sovuqda montaj qilishda qulay). Smola kartrijdan statik aralashtirgich orqali beriladi.

Meʼyoriy baza

Yevropada kimyoviy ankerlar uchun Yevropa texnik baholashlari (ETA) beriladi. Betondagi ankerlar EAD 330499 (avval ETAG 001) boʻyicha, yelimlanadigan armatura esa EAD 330087 boʻyicha baholanadi. ETA hujjatida ruxsat etilgan diametrlar, chuqurliklar, oʻrnatish sharoitlari (quruq yoki nam beton, suvli teshik), harorat diapazonlari va alohida — yoriqli beton hamda seysmik yuklar uchun yaroqlilik koʻrsatiladi. Masalan, Hilti HIT-RE 500 V4 uchun EAD 330499 va EAD 330087 boʻyicha ETA berilgan; Sika AnchorFix-3+ va MasterFlow 920 AN esa ETAG 001 boʻyicha berilgan ETA hujjatlariga ega.

Teshikni tozalash

Kimyoviy ankerning yuk koʻtarish qobiliyati past boʻlishiga eng koʻp sabab boʻladigan omil — yomon tozalangan teshik. Hilti oʻz hujjatlarida buni toʻgʻridan-toʻgʻri taʼkidlaydi: notoʻgʻri tozalash — past yuk qiymatlari demakdir. Ishlab chiqaruvchilar varaqalarida bayon etilgan standart tartib: teshik tubidan boshlab moysiz siqilgan havo bilan puflash va choʻtkalash, bu amallar bir necha marta takrorlanadi. Sika AnchorFix-3+ uchun kamida ikki marta puflash va ikki marta choʻtka bilan tozalashni talab qiladi.

Parmalash usuli boʻyicha ham alohida cheklovlar bor: masalan, Mapei olmosli koronka bilan parmalangan teshiklarda Mapefix VE SF ankerini qoʻllashga ruxsat bermaydi — silliq devorlar tishlashishni yomonlashtiradi.

Nam va suv bilan toʻlgan teshiklar

Nam beton va suv bilan toʻlgan teshik — turli sharoitlar, ETA hujjatlarida ular alohida baholanadi. Koʻplab smolalar nam asosga ruxsat beradi, ammo bunda qotish vaqti uzayadi: Sika maʼlumotlariga koʻra, nam betonda AnchorFix-3+ smolasining qotish vaqti ikki baravar oshadi. Texnik varaqaga koʻra, MasterFlow 920 AN nam asosga ruxsat beradi, ammo hoʻl asosga ruxsat bermaydi. Suvli teshiklar va suv ostida oʻrnatish uchun ishlab chiqaruvchilar maxsus tartibni belgilaydi: puflash oʻrniga suv bilan yuvish, uzaytirgich va porshenli tiqin orqali teshik tubidan inyeksiya qilish, shuningdek hisoblashda pasaytiruvchi koeffitsiyentlar.

Harorat va qotish vaqti

Ankerni yuklash mumkin boʻlgan vaqt asos haroratiga bogʻliq va sovuqda bir necha barobar uzayadi. Texnik varaqalarda harorat diapazonlari boʻyicha «ishlash vaqti / yuklashgacha boʻlgan vaqt» jadvallari keltiriladi. Qotish tugaguncha ankerni qimirlatish, tortish yoki yuklash mumkin emas. Yangi kartrij yoki yangi aralashtirgichdan chiqqan smolaning dastlabki porsiyalari rangi bir xil boʻlguncha chiqindiga siqib chiqariladi. Yozda kartrijlar salqin joyda saqlanadi: qizigan kartrijda smola ankerni oʻrnatib ulgurguncha qotib qoladi.

Ish harorati va oʻrmalash

Anker smolalari polimer boʻlgani uchun qizdirilganda ularning uzoq muddatli yuk taʼsiridagi yuk koʻtarish qobiliyati pasayadi. Shu sababli ETA va texnik varaqalarda harorat diapazonlari ikki qiymat bilan koʻrsatiladi: qisqa muddatli maksimal harorat va uzoq muddatli maksimal harorat. Har bir diapazon uchun tishlashishning oʻz xarakteristik qiymatlari, uzoq muddatli yuk uchun esa pasaytiruvchi koeffitsiyent keltiriladi. Markaziy Osiyo uchun bu muhim: quyosh ostidagi, shuningdek pechlar, qozonlar va issiq quvurlar yonidagi beton havoga qaraganda kuchliroq qiziydi. Ankerlarni harorat diapazonini hisobga olgan holda hisoblashni loyihachi muayyan mahsulotning ETA hujjatiga asoslanib bajaradi.

Nimani tanlash kerak

• Anker boltlari anker uyalariga oʻrnatiladigan yangi poydevorlar — kirishmaydigan sementli quyma qorishma; tebranish va dinamik yuklar boʻlsa — epoksid quyma qorishma.
• Mavjud betonga mahkamlash — kerakli diametr va sharoitlar uchun ETA hujjatiga ega inyeksion smola.
• Qishda ishlash — past haroratda qoʻllashga ruxsat etilgan tarkiblar (masalan, epoksiakrilat smolalar) va qotish jadvallariga qatʼiy rioya qilish.
• Yuqori foydalanish harorati — ETA boʻyicha harorat diapazoni mos keladigan smola.

Shuningdek qarang: quyma qorishmalar — umumiy sharh, sementli quyma qorishmalar, epoksid quyma qorishmalar, uskuna ostiga quyma qorishma quyish.

Yetakchi ishlab chiqaruvchilarning materiallari

• Sika AnchorFix-3+ — Sika — armatura, shpilka va boltlar uchun epoksid anker yelimi.
• Hilti HIT-RE 500 V4 — Hilti — ankerlar va yelimlanadigan armatura uchun epoksid inyeksion qorishma, jumladan suvli teshiklarda qoʻllash uchun.
• Mapefix VE SF — Mapei — stirolsiz vinilefirli kimyoviy anker, jumladan relslar va tayanchlarni mahkamlash uchun.
• MasterFlow 920 AN — Master Builders Solutions — armatura va poydevor boltlari uchun epoksiakrilat anker smolasi.
• SikaGrout-212, SikaGrout-314 — Sika — EN 1504-6 boʻyicha armaturani ankerlash uchun sementli quyma qorishmalar.
• Mapefill R — Mapei — anker boltlari uchun tez qotadigan kengayuvchi qorishma.
• Conbextra GP — Fosroc — anker boltlari va kolonnalarning tayanch plitalari uchun kirishmaydigan quyma qorishma.
• Chockfast Gray — ITW Performance Polymers — epoksid kompaund, jumladan anker boltlarini betonga oʻrnatish uchun.
• MasterFlow 9200, MasterFlow 9400 — Master Builders Solutions (hozirda Sika) — shamol elektr qurilmalari (shamol generatorlari) minoralarining anker tugunlari uchun oʻta mustahkam quyma qorishmalar.
• Five Star Special Grout 400 — Five Star Products — oldindan zoʻriqtirilgan kanatlar kanallarini toʻldirish uchun sementli qorishma.
• Five Star Fluid Epoxy — Five Star Products — boltlarni ankerlash va 3 mm dan boshlab tor oraliqlar uchun oquvchan epoksid.
• Euco Cable Grout PTX — Euclid Chemical — oldindan zoʻriqtirilgan kanatlar kanallari uchun tiksotrop sementli qorishma.
• Hilti HIT-HY 200-A V3 — Hilti — betondagi ankerlar va yopishtiriladigan armatura uchun tez qotuvchi inyeksion qorishma.
• Euco Rapid Grout — Euclid Chemical — ankerlash va quyish uchun tez qotuvchi kirishmaydigan qorishma, +2 °C dan quyiladi.
• Hilti HIT-HY 170 — Hilti — betondagi ankerlar, vtulkalar va armatura uchun inyeksion qorishma, −5 °C dan oʻrnatiladi.
• PAGEL E1, E1-P — Pagel — qoya, grunt, beton va gʻisht terimi uchun quyiladigan va plastik anker qorishmalari.
• Planigrout AR — Mapei — ankerlarni qoya va gruntga haydash uchun qumsiz tiksotrop sement qorishmasi.
• Hilti HIT-RE 10 — Hilti — yoriqsiz betonda shpilka va armatura uchun epoksid inyeksion qorishma.
• Hilti HIT-RE 100-HC — Hilti — φ8–φ40 armaturani 1500 mm gacha chuqurlikka yelimlash uchun epoksid qorishma.
• Hilti HIT-HY 270 — Hilti — yaxlit va kovak gʻisht terimida ankerlash uchun gibrid inyeksion qorishma.
• Hilti HIT-MM PLUS — Hilti — yoriqsiz beton va gʻisht terimidagi ankerlar uchun gibrid inyeksion qorishma.
• Hilti HIT-FP 700 R — Hilti — φ8–φ40 armatura uchun mineral inyeksion qorishma, +160 °C gacha ishlaydi.
• Hilti HIT-CT 100 — Hilti — xavf belgilarisiz shpilka va armatura uchun inyeksion qorishma, −5 °C dan oʻrnatiladi.
• SikaGrout-110 AN — Sika — boltlar, ustunlar, panjaralar va asoslarni quyish uchun tez qotuvchi anker sementi.
• Sika AnchorFix-1 — Sika — beton va gʻisht terimi uchun tez qotuvchi poliefir anker yelimi, −10 °C dan oʻrnatiladi.
• Sika AnchorFix-3001 — Sika — yoriqli betonda shpilka va armatura uchun epoksid anker yelimi.
• Fosroc Lokfix E77 — Fosroc — yoriqli betonda armatura va shpilkalar uchun 3:1 epoksid anker tarkibi.
• Mapefix PE SF — Mapei — yoriqsiz beton va kovak gʻisht terimi uchun stirolsiz poliefir kimyoviy anker.
• Planigrout PT — Mapei — oldindan zoʻriqtirilgan arqonlar kanallarini inyeksiyalash uchun kirishmaydigan sementli qorishma.
• Sikadur-42 Grout-Pak PT — Sika — oldindan zoʻriqtirilgan arqonlar ankerlarini himoyalash uchun toʻplamdagi epoksid tizim.
• Sika AnchorFix-2 — Sika — betondagi shpilka va armatura uchun tez qotuvchi epoksiakrilat anker yelimi.
• Sika AnchorFix-500 — Sika — yoriqsiz betondagi shpilka va armatura uchun 1 : 1 nisbatli anker yelimi.
• Sika AnchorFix-2020 — Sika — yoriqli va yoriqsiz beton uchun anker yelimi, −10 °C dan oʻrnatiladi.
• Fosroc Lokfix E45T — Fosroc — issiq iqlim uchun kartrijdagi vinilefir anker tarkibi.
• Fosroc Lokfix E35S — Fosroc — yoriqsiz beton va gʻisht terimi uchun kartrijdagi poliefir anker tarkibi.
• Fosroc Lokfix RA — Fosroc — qoyada bolt va sterjenlarni ankerlash uchun quyiladigan poliefir tarkib.
• Fosroc Conbextra LC — Fosroc — inyeksiya, troslarni ankerlash va mikroqoziqlar uchun kirishmaydigan sementli qorishma.
• Fosroc Conbextra Cable Grout HS — Fosroc — oldindan zoʻriqtirilgan arqon kanallarini inyeksiyalash uchun yuqori mustahkam qorishma.
• Fosroc Lokfix EP — Fosroc — betonga shpilka va armaturani ankerlash uchun tiksotrop epoksid tarkib.
• Fosroc Lokfix E55 — Fosroc — armatura va shpilkalar uchun stirolsiz vinilefir anker tarkibi, −20 °C dan oʻrnatiladi.
• Fosroc Lokfix DUR — Fosroc — beton va toshdagi M8–M24 shpilkalar uchun kartrijdagi epoksiakrilat anker tarkibi.
• Fosroc Lokfix — Fosroc — beton, gʻisht terimi va qoyadagi bolt hamda armatura uchun quyiladigan poliefir anker tarkibi.
• Fosroc Conbextra Cable Grout — Fosroc — oldindan zoʻriqtirilgan arqon kanallarini inyeksiyalash uchun kirishmaydigan sementli qorishma, 28 kunda 60 MPa.
• SikaGrout Cable PT — Sika — oldindan zoʻriqtirilgan arqon kanallarini inyeksiyalash uchun qumsiz kirishmaydigan qorishma.
• SikaGrout-190 — Sika — oldindan zoʻriqtirilgan arqon kanallari va ankerlar uchun kirishishi qoplangan sementli qorishma.
• Sika AnchorFix-3030 — Sika — yoriqli va yoriqsiz beton uchun C1 va C2 seysmik sinovdan oʻtgan epoksid anker tarkibi.
• Sika AnchorFix S — Sika — beton, gʻisht terimi va tosh uchun tez qotuvchi poliefir anker tarkibi.
• SikaGrout-960 — Sika — shpilka va armatura uchun tez qotuvchi sementli anker tarkibi, −5 °C dan oʻrnatiladi.
• Hilti HVU2 — Hilti — yoriqli va yoriqsiz betondagi M8–M30 shpilkalar uchun kapsulali kimyoviy anker.
• Mapegrout HF W — Mapei — −10…+15 °C da ankerlash va quyish uchun kirishmaydigan qorishma, qatlam 50 mm gacha.

Koʻp beriladigan savollar

Puflab tozalanmagan teshikka ankerni yelimlash mumkinmi?

Mumkin emas. Parmalashdan qolgan chang ajratuvchi qatlam vazifasini bajaradi va yuk koʻtarish qobiliyati keskin pasayadi. Tozalash — har bir smola yoʻriqnomasida bayon etilgan majburiy amal.

Poydevor boltlari uchun nima yaxshiroq: quyma qorishmami yoki smolami?

Agar boltlar poydevor qurilishida qoldirilgan anker uyalariga oʻrnatilsa — quyma qorishma. Agar boltni tayyor poydevorga qoʻshish kerak boʻlsa — parmalangan teshikka yuboriladigan, tegishli diametr va chuqurlik uchun ETA hujjatiga ega smola.

Kimyoviy ankerni hoʻl teshikka oʻrnatish mumkinmi?

Faqat muayyan smolaning ETA hujjati va texnik varaqasi bunga ruxsat bersa va maxsus tartibga rioya qilinsa. Odatda suv chiqarib tashlanadi, nam betonda qotish vaqti esa ishlab chiqaruvchi jadvaliga koʻra uzaytiriladi.

Nima uchun issiqda ankerni oʻrnatib «ulgurib boʻlmaydi»?

Yuqori haroratda smolaning ishlash vaqti bir necha daqiqagacha qisqaradi. Kartrijlar salqin joyda saqlanadi, ishlar kunning salqin vaqtida bajariladi va smola oldindan tayyorlab qoʻyilmaydi.
