Зачем нужна подливка под оборудование

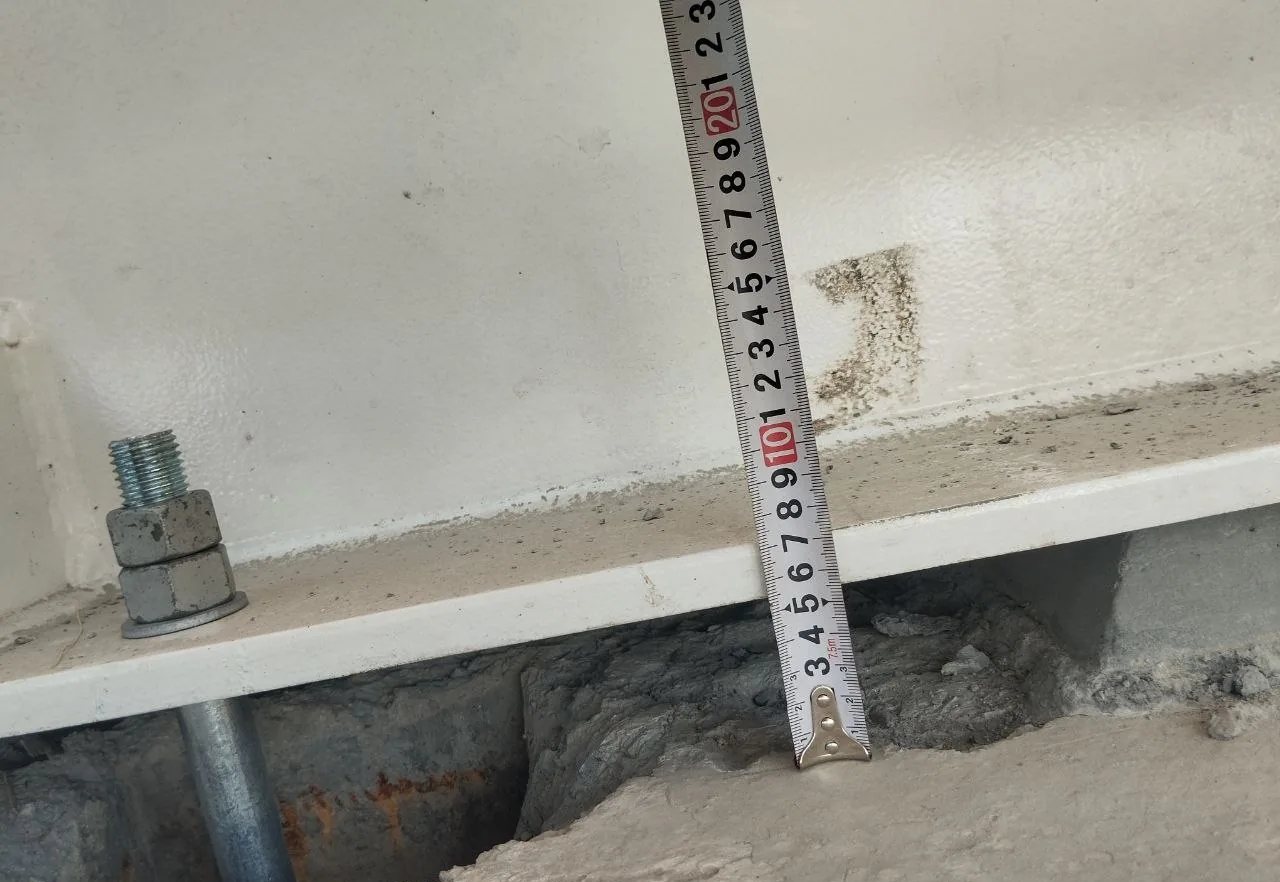

Агрегат выставляют по уровню и центруют на клиньях, домкратных винтах или подкладках, после чего зазор между рамой и фундаментом заполняют подливкой. Если всё сделано правильно, рама опирается на подливку всей площадью, вибрация гасится массой фундамента, анкеры работают так, как заложено в проекте, а центровка сохраняется годами. Пустоты под рамой, отслоение подливки и трещины — частая причина повышенной вибрации и преждевременного износа подшипников и уплотнений.
Ниже — общий порядок работ. Конкретные значения (время насыщения основания, допустимые температуры, глубина заливки, время до затяжки анкеров) всегда берутся из технического листа выбранного материала и монтажной документации на агрегат.
1. Выбор материала
- статическое или умеренно нагруженное оборудование, большие объёмы — цементная безусадочная литьевая подливка;
- поршневые машины, высокооборотные турбоагрегаты, ударные нагрузки, химически агрессивная среда, короткий срок запуска — эпоксидная подливка;

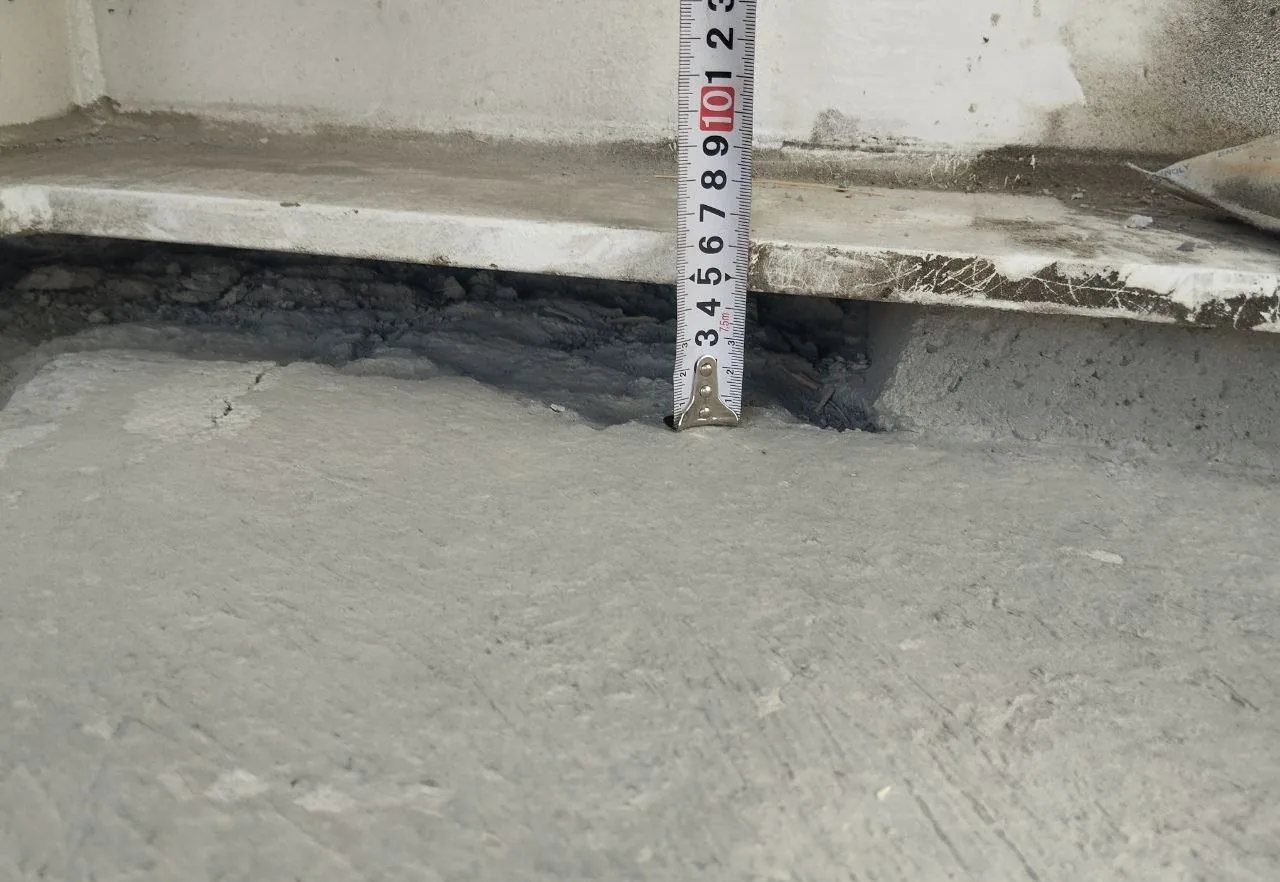

- высота зазора и длина растекания должны вписываться в пределы, указанные производителем.
Подробнее — в разделах «Цементные подливки» и «Эпоксидные подливки».
2. Подготовка фундамента
- Бетон фундамента должен набрать проектную прочность; производители эпоксидных систем обычно оговаривают минимальный возраст бетона.
- Слабый верхний слой и цементное молоко удаляют отбойным инструментом до прочного бетона с открытым заполнителем. Шлифовка для этого не годится — она «полирует» поверхность.
- Поверхность обеспыливают, удаляют масло. Масляные пятна, пропитавшие бетон, вырезают.
- Анкерные колодцы и гильзы очищают от мусора, воды, льда.
- Под цементную подливку основание заранее насыщают водой и перед заливкой убирают лужи. Под эпоксидную — наоборот, обеспечивают сухое основание, если технический лист не допускает влажное.
3. Подготовка оборудования
- Контактные поверхности рамы очищают от краски, ржавчины и масла. Для эпоксидных подливок обычно требуется абразивоструйная очистка; часть производителей допускает заводскую грунтовку, совместимую с эпоксидкой.
- Выравнивающие винты и клинья, которые будут удалены после затвердевания, покрывают смазкой или обматывают, чтобы подливка к ним не прилипла.
- Анкерные болты в зоне, где они должны свободно удлиняться при натяжении, обматывают или ставят в гильзы — так болт работает на всей расчётной длине.
- Проверяют, что в раме есть отверстия для выхода воздуха, и при необходимости их сверлят.

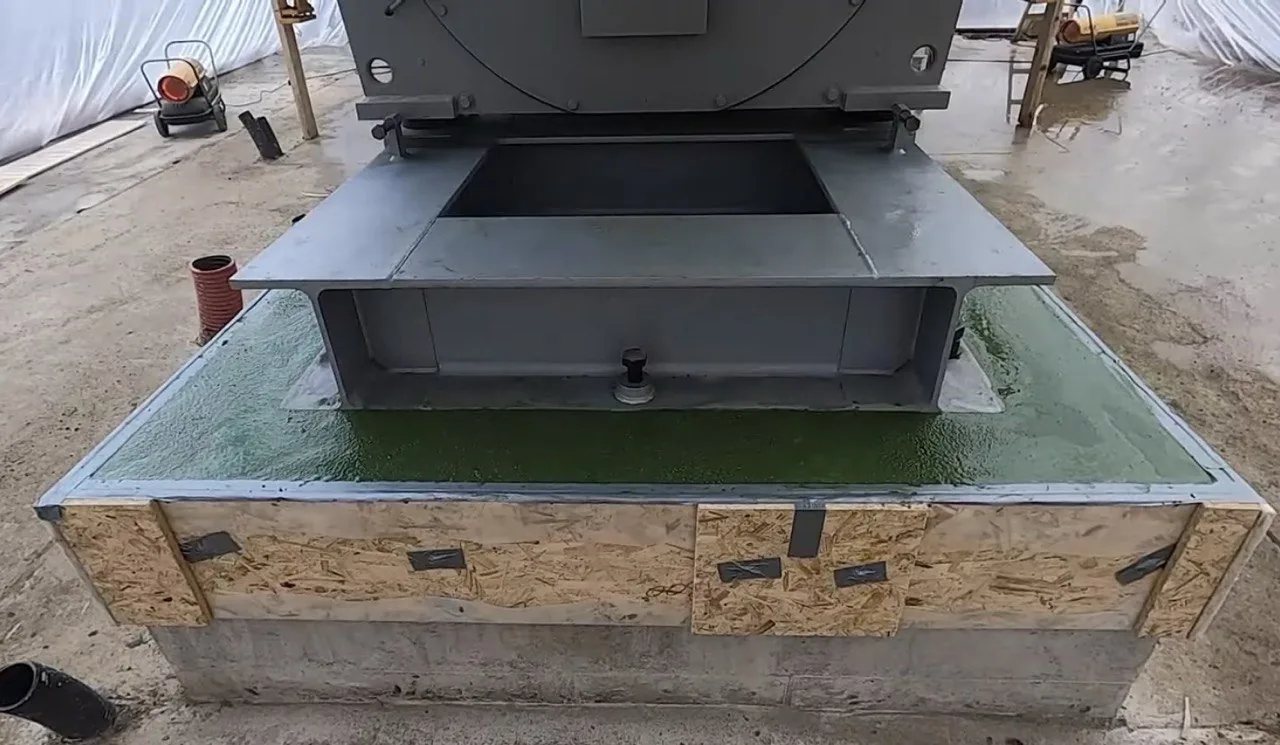

4. Опалубка

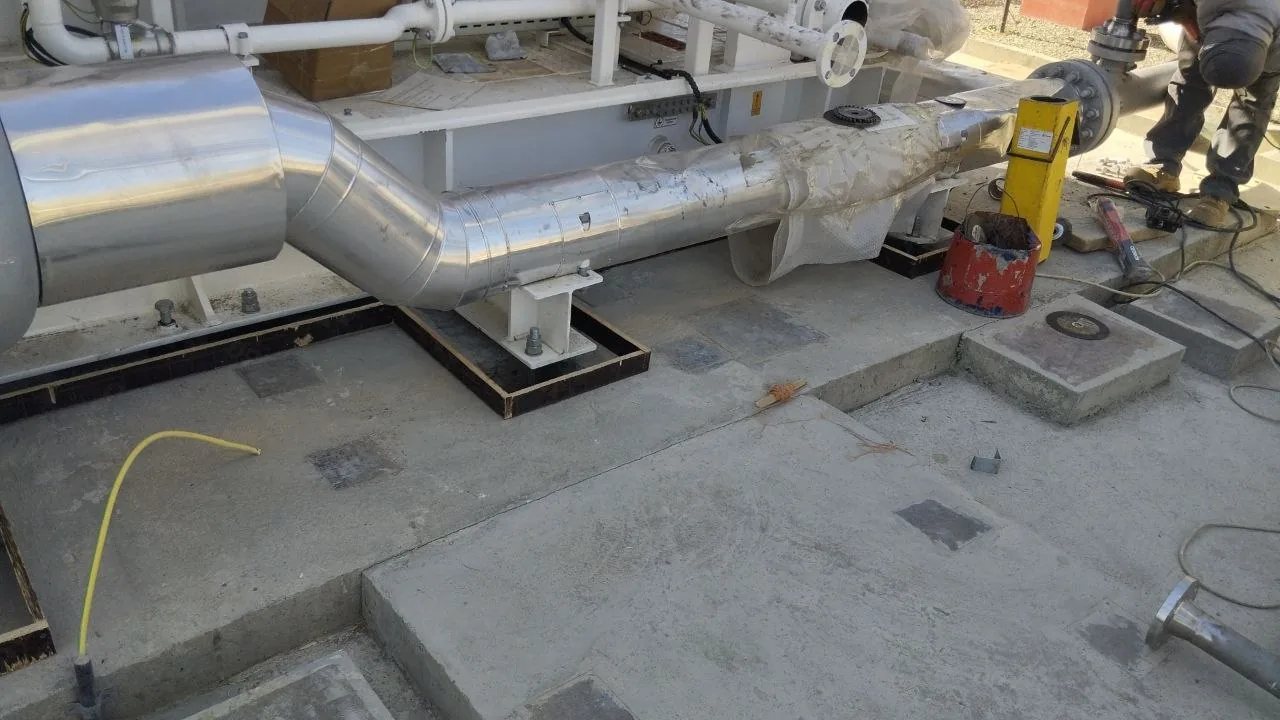

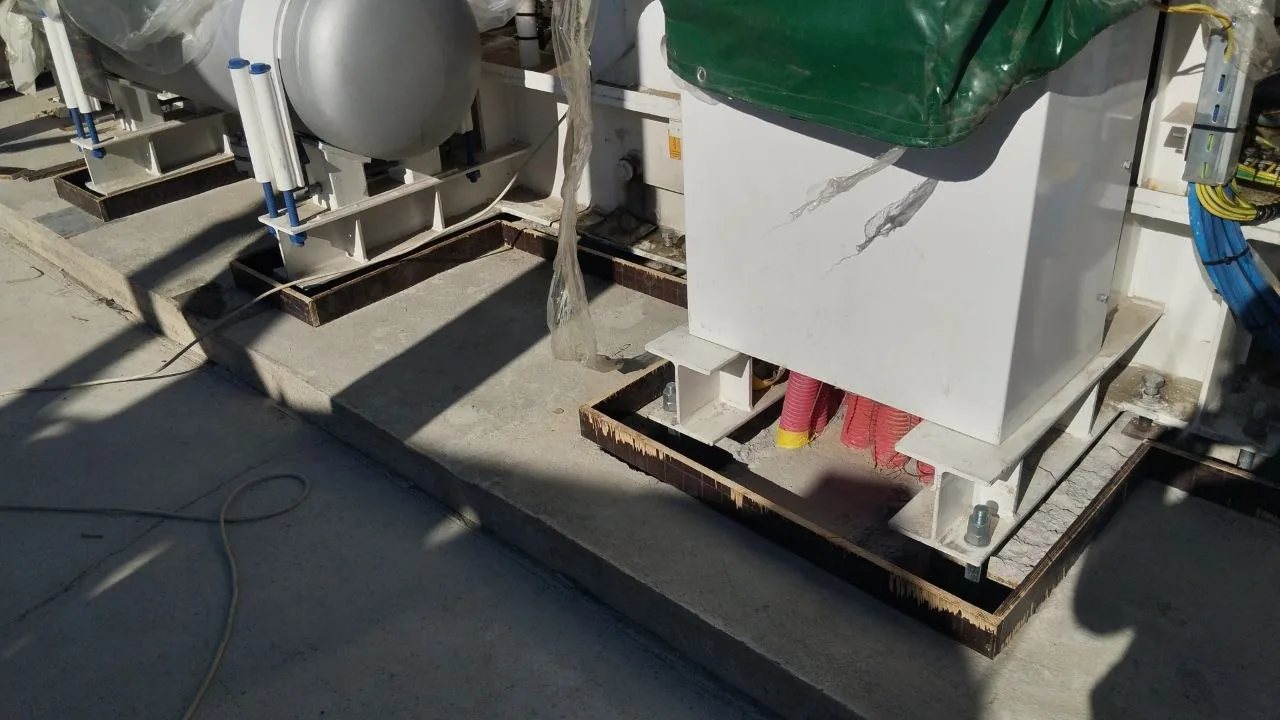

- Опалубка жёсткая и герметичная: швы и стык с бетоном уплотняют герметиком или пенополиэтиленовым шнуром.

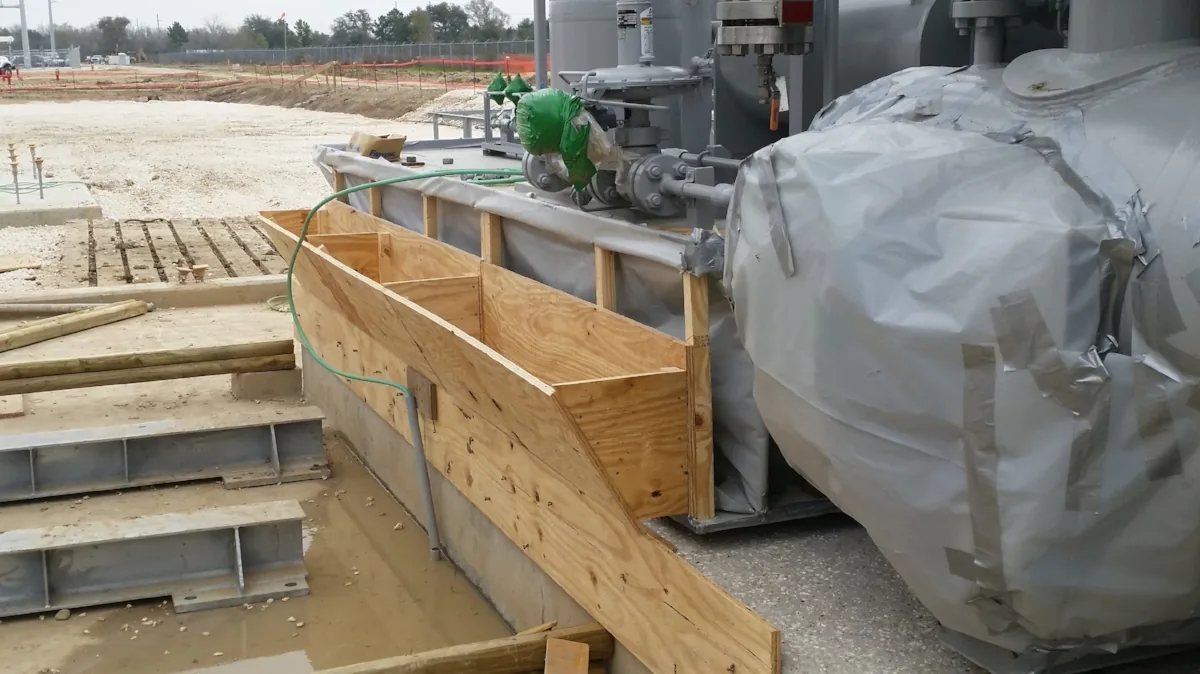

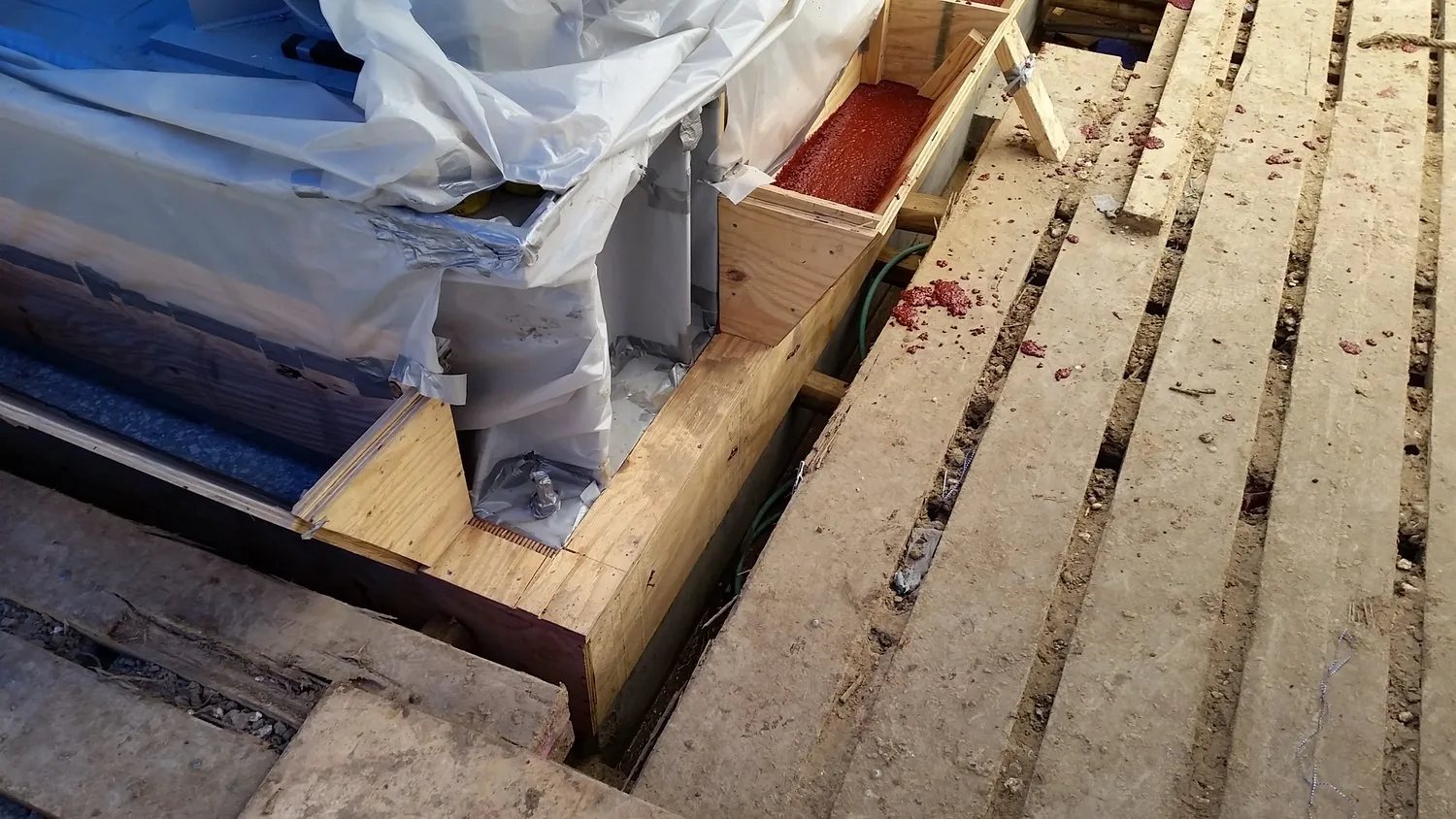

- С заливочной стороны опалубку отодвигают от плиты и поднимают выше её низа, чтобы создать напорный столб. Удобен наклонный лоток или напорный короб.
- С противоположной стороны оставляют небольшой зазор для выхода воздуха и контроля прохождения раствора.

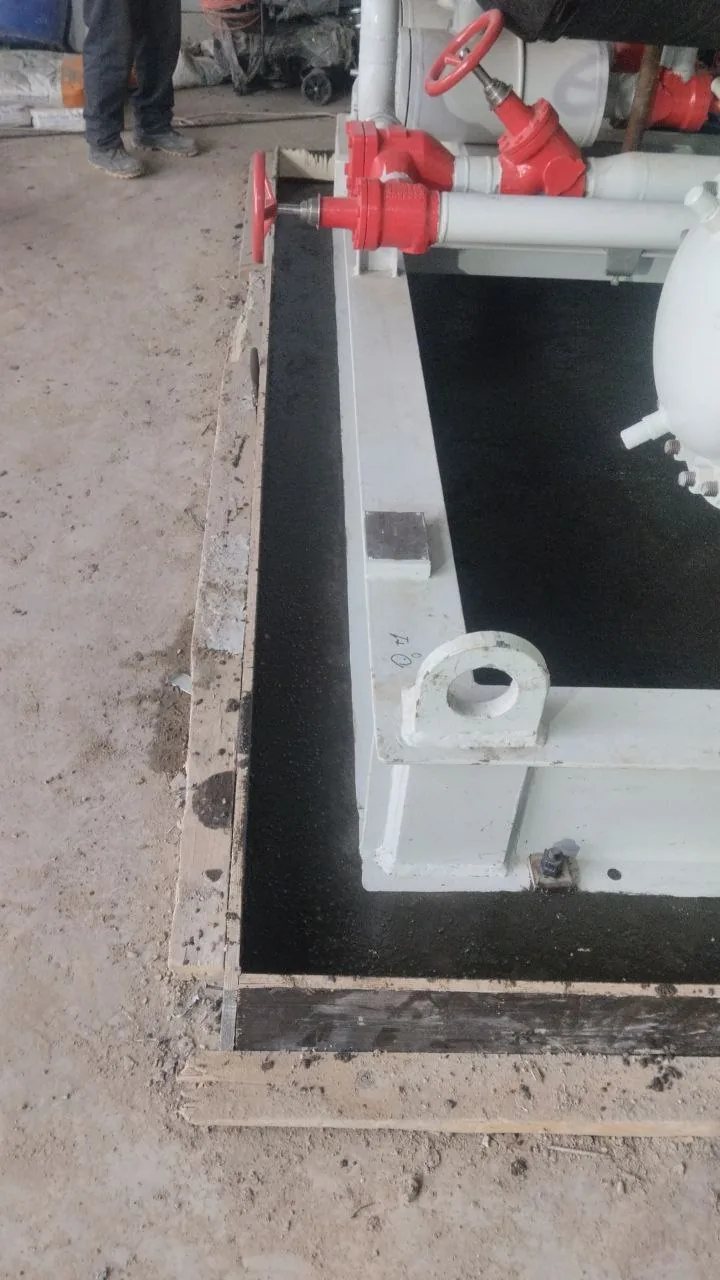

- Для эпоксидных составов опалубку покрывают воском, полиэтиленом или антиадгезивом.
- Для длинных рам проектируют деформационные швы в подливке по рекомендации производителя.
5. Температурные условия
Перед заливкой измеряют температуру воздуха, бетона, металла рамы и самого материала. В Ташкенте, Самарканде, Навои летом металл на солнце может нагреваться сильнее допустимого для нанесения — тогда ставят навес, работают в прохладное время суток, охлаждают материалы. Зимой при необходимости устраивают тепляк. Для эпоксидных систем учитывают точку росы: конденсат на холодной раме ухудшает сцепление.
6. Приготовление и заливка
- Заранее рассчитывают объём и готовят материал с запасом, чтобы заливка шла без перерыва.
- Цементную смесь затворяют точно отмеренной водой и перемешивают миксером в течение указанного времени. Эпоксидные компоненты смешивают целыми комплектами, наполнитель вводят постепенно.
- Заливают с одной стороны (или с одной стороны и прилегающего торца), поддерживая постоянный напор, пока материал не выйдет с противоположной стороны и через воздухоотводные отверстия.
- Вибрирование подливки обычно не применяют; для продвижения раствора используют ремни или тросы, протягиваемые под плитой, если это разрешено производителем.
- Не заливают одновременно с нескольких сторон, не прерываются, не добавляют воду в начавший схватываться раствор.
7. Уход и запуск
- Цементную подливку сразу укрывают влажной мешковиной или плёнкой и держат во влажном состоянии; при ветре и жаре это особенно важно.

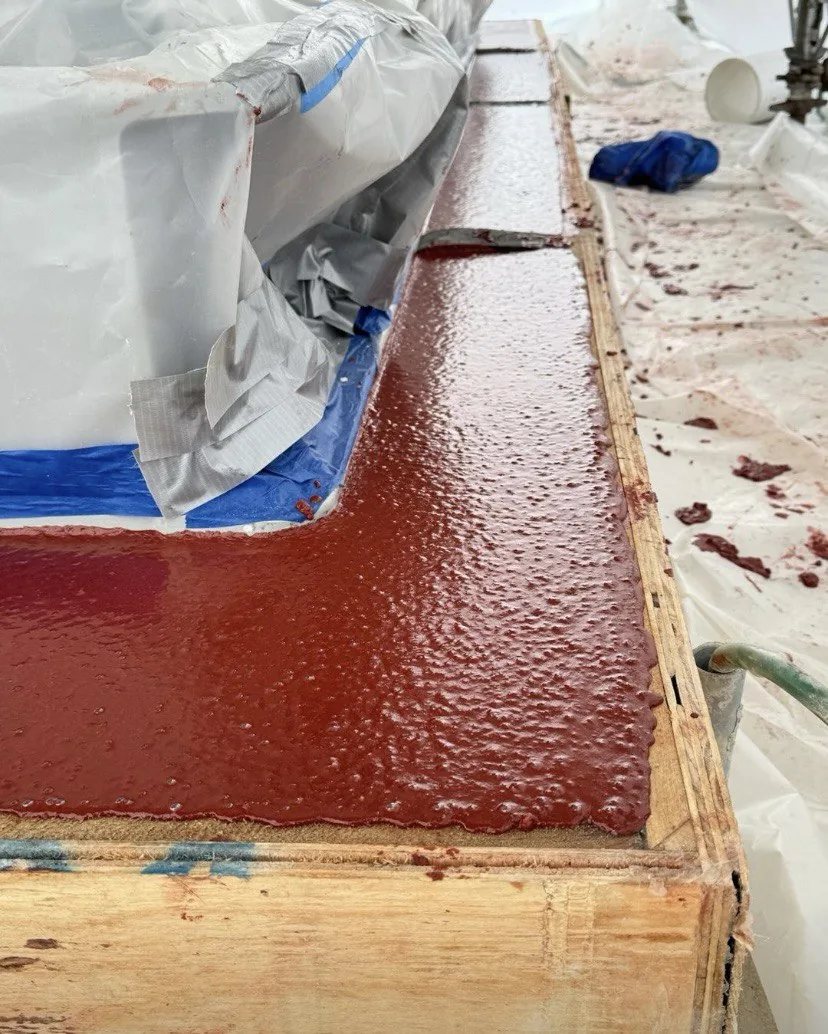

- Эпоксидную подливку защищают от воды и перепадов температуры до отверждения.
- Выравнивающие винты ослабляют или удаляют после набора подливкой нужной прочности, пустоты от них заделывают.
- Анкеры затягивают и агрегат запускают не раньше срока, указанного в техническом листе для фактической температуры.
8. Контроль качества
- Отбор образцов из каждой партии замеса для испытаний на сжатие.
- Простукивание рамы после твердения для поиска пустот. Обнаруженные пустоты заполняют инъекцией маловязкой смолы.
- Контроль центровки после затяжки анкеров и в первые недели работы.
- Ведение журнала: партии, температуры, время начала и окончания заливки.
См. также: подливочные составы — обзор, анкеровка и подливка анкеров.
